半導體紅外測溫儀 雙色光纖測溫儀 激光瞄準被測目標 使用說明

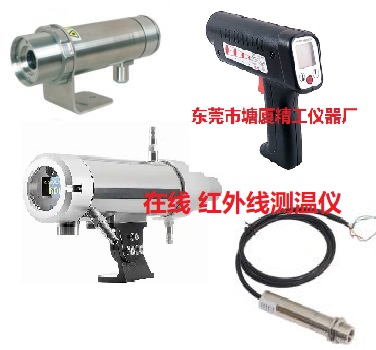

雙色光纖測溫儀 ，-在高溫/高壓/電磁場等環境中，只放進一個測溫鏡頭，通過光纖傳輸光信號，最大程度的減少了環境的干擾項，保證測量的準確無誤。-測溫范圍全覆蓋300~2500℃，今天這篇文章主要介紹精工儀器產品使用說明。

一、測溫儀硬件組裝

1、 通過旋緊外殼上的 4 個螺絲，將外殼安裝在測溫儀主機上（出廠已安裝）。

2、 通過光纖上的旋轉接口，將光纖上標有紅色或藍色的一段，連接至測溫儀的一段接口，此端接口帶有防誤差缺口，正確對準即可安裝上。

3、 通過光纖上的旋轉接頭，將測溫鏡頭連接至光纖。

二、儀器連接電源

1、連接 24V DC 電源到測溫儀的連接電纜的白色接線端子，正極連接到白色電纜，負極到棕色電纜。
建議：測溫儀通電前先不要連接儀器，使用萬用表測量供電電源是否正常，以及是否接反線路。

2、將測溫儀的連接電纜插入連接到測溫儀的電器接口。

三、測溫儀通過硬件設置參數

各參數設置含義：

溫度單位指示 °C 或 °F（Display °C or °F）

發射率/斜率（Emissivity / emissivity slope (? / K)） 響應時間（Exposure time (t90)）

最大值存儲的清零時間（ Clear time of maximum value storage (tCL)）

測量模式（Operating mode(1/2/M)）

（Switch-off limit (OFF)）

斷開限定（Switch-off limit）

輸出電流（Current output 0 or 4 ... 20 mA (0/4 mA)）

次區間起始（Beginning of sub range (from)） 次區間截止（End of sub range(to)）

地址（Address (ADR)）

波特率（Baud rate (kBaud)）

溫度單位（Temperature display in °C or °F (°C/°F)）

測試電流按鈕（Push-button for test current）

顯示清零模式指示（LEDs for clear mode）

測量模式指示（Measuring mode display:） 單色模式（mono mode）

比色模式（ratio mode）

金屬模式（metal mode）

溫度或參數指示（Temperature- or   parameter display）

參數設置按鍵（Setting keys）

靶光開關（Targeting light on / off  ）

數字接口設置（Interface RS232 or RS485）

四、測溫儀連接計算機及軟件參數設置

1、 將測溫儀的連接電纜的數字接口端，與 RS232 轉 USB 轉換器連接，RS232 轉 USB 轉換器另一端連接至計算機的 USB。

2、安裝 Infrawin 5 操作軟件到電腦。打開軟件，選擇中文語言。電腦上即可實時顯示測溫數據。通過軟件設定測溫儀的輸出電流（0-20mA 或者 4-20mA）、輻射率/斜率（按測量需求）、子溫度區間（按測量需要，可提高輸出分辨率）、響應時間、瞄準靶光等參數。此外，可保存測溫數據后期分析，導成文本、表格、圖形。

五、瞄準被測目標

1、 利用測溫鏡頭的激光靶光來瞄準被測目標。激光靶光與鏡頭是同軸，靶光所瞄準的點即是測溫儀的測量點。靶光光點的大小相對應與測量光點的尺寸大小。
