PLUSFO-NLR-X窯爐燃燒室激光視頻瞄準高溫雙色紅外測溫儀 冶金高溫紅外熱像儀 焦化爐熱成像

一、概述

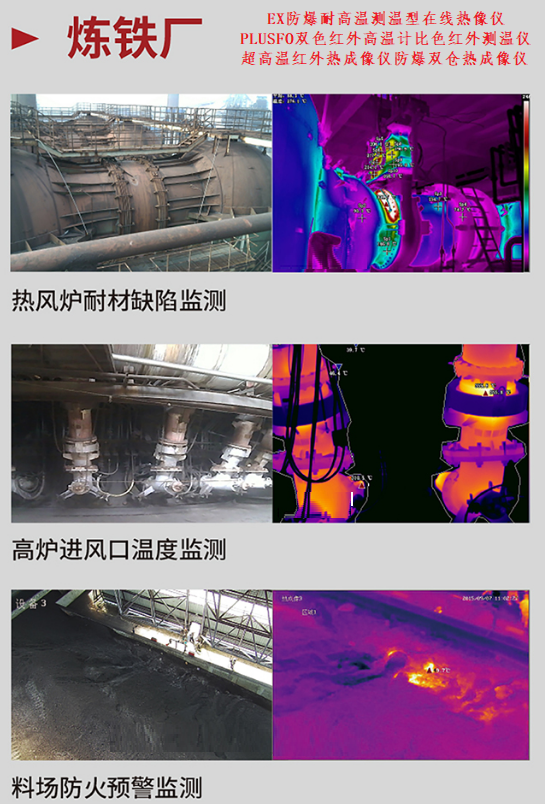

窖爐是為高爐加熱鼓風設備，是現代高爐不可缺少的重要組成部分?，F(xiàn)代高爐多采用蓄熱式熱風爐，其工作原理是先燃燒煤氣，用產生的煙氣加熱蓄熱室的格子磚，再將鼓風站送來的冷風通過熾熱的格子磚進行加熱.。將熱風爐輪流交替地進行燃燒和送風，使高爐連續獲得高溫熱風。熱風爐拱頂?shù)臏囟?，是安全、準確操作熱風爐的重要數據。
1.傳統熱風爐溫度的檢測是通過熱電偶來測量，采用鎧裝式雙鉑銠熱電偶或其它熱電偶，通過測量保溫墻的溫度，間接地控制熱風溫度。
2.熱風爐耐火材料內襯在高溫、高壓環境下，工作條件十分惡劣。熱電偶對使用環境的要求和本身結構的限制，在溫度變化頻繁壓力波動大和振動的場合，造成了熱電偶測溫不準確、反應滯后，不能準確反應爐內溫度的變化。
3.熱電偶長期工作在高溫區1200℃～1400℃，熱電偶接線盒所處環境溫度亦高達100～120℃，致使電偶的使用壽命很短，從幾周到幾個月不等。增加了使用成本和維護工作量。
為了克服上述缺點，設計出熱風爐專用紅外測溫系統能很好地解決了以上問題，可確保紅外測溫系統在復雜的環境下可靠工作。

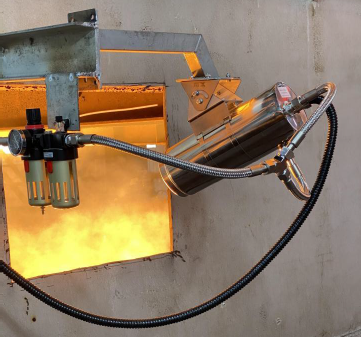

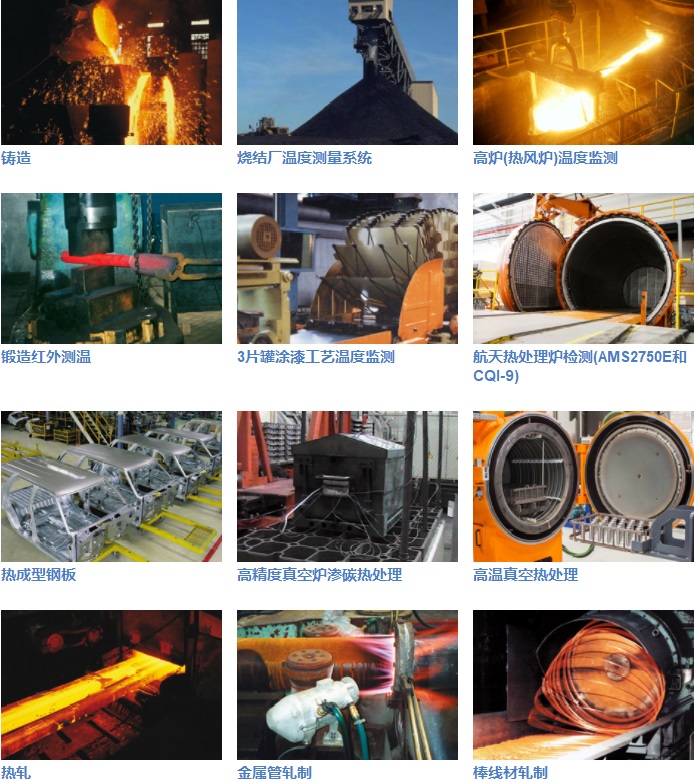

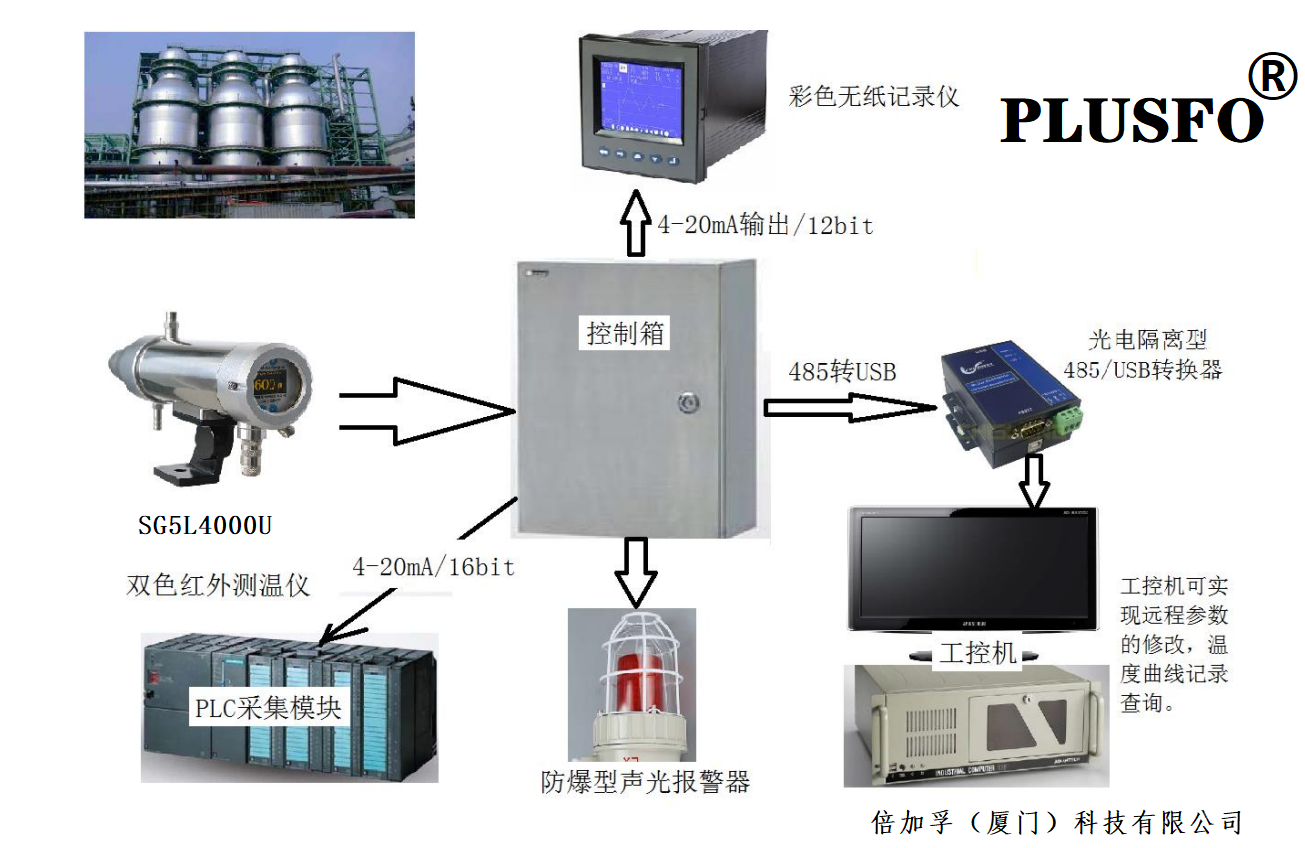

二、系統框圖

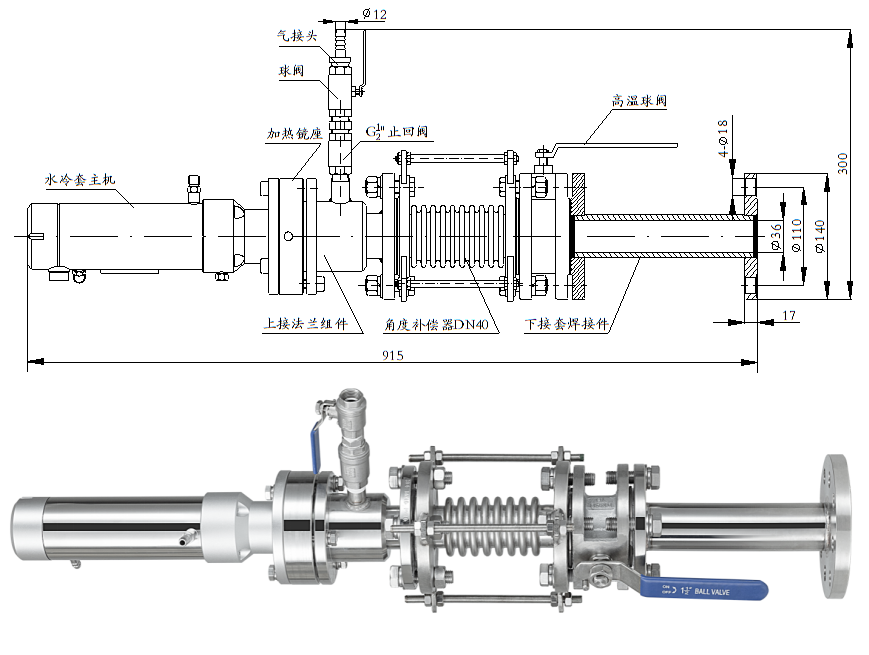

 PLUSFO我公司針對冶金行業熱風爐應用場合，開發出適用于此環境的雙色紅外測溫儀。設計配置了帶有密封隔熱視窗，專用保護裝置。主裝置采用法蘭連接(可根據用戶要求定制)，能很方便地連接到拱頂或旁側的設備上。獨特的臟鏡頭警告功能，能保證設備連續可靠的工作。

紅外測溫儀通過測量格子磚的溫度來確定熱風的溫度，紅外測溫儀輸出與溫度對應的4-20mA電流信號或RS485信號，給計算機或記錄儀進行處理。雙色紅外測溫儀能減少發射率不同、測量現場的灰塵、水汽和霧氣、距離的變化和物體局部被遮擋等因素，對被測溫度的影響。能夠增加系統的可靠性和減少用戶的維護量。
三、產品特點
◆ 測溫范圍600℃～1800℃
◆ 測溫精度0.5%,重復精度為2℃，分辨率0.1℃
◆ 響應時間5ms～99.99s可調
◆ 采用手動可調焦鏡頭，標準焦距0.35m至無窮遠，
◆ 對探測器采用PID恒溫控制，自帶全量程溫度補償，避免了環境溫度對測量精度的影響。
◆ 兼具雙色和單色測溫功能
◆ 采用目視瞄準，清晰顯示被測目標的位置及大小
◆ 采用工業級OLED屏為顯示界面，人機界面友好
◆ 豐富的外設接口：2路獨立的模擬量輸出、2路報警輸出、1路電平輸出以及1路RS485通訊接口。
◆ 軟硬件等抗干擾設計提高系統穩定性，可抗2500VDC脈沖群干擾
◆ 內置調角機構(安裝角度可以微調)、球閥(方便用戶使用和維護)、安裝法蘭、單向閥(防止高溫氣體反串)。
◆ 10mm厚耐高溫石英保護鏡片、帶鏡片加熱功能(防止鏡片結露，避免水蒸氣對測量溫度的影響)。
◆ 臟鏡頭警告功能，設備的鏡頭太臟時，提前發出警告，保證設備連續可靠的工作。
◆ 整套結構采用不銹鋼304制作，部分材質采用316L(提高設備抗腐蝕能力)，整套設備堅固耐用。
◆ 設計壽命5-10年，降低了設備的使用成本。
四、雙色測溫儀與單色測溫儀比較的優勢
1、雙色測溫不會隨物體表面的狀態而變化(表面粗糙度不一樣、或表面的化學狀態不一樣)，不會影響測溫的準確性，而單色測溫儀就會有影響。
2、測溫儀的光學部分如玻璃，在使用一段時間后會留下一些灰塵，空氣中有水、氣、油等，都會使發射率系數降低，所以單色測溫儀在此時測量溫度會降低。雙色測溫儀是通過測量物體在特定的兩個波段范圍內的比值，當出現灰塵、水汽等，所測得的兩個波段范圍內的信號同時下降，相除以后，比值不變。但這并不指使用雙色測溫儀就不需要進行維護，灰塵、水汽等太臟時，仍需擦拭玻璃。
3、單色測溫儀不能測量比視場范圍小的物體。當目標不能充滿視場時，會使測量溫度低。雙色測溫儀能測量比視場范圍小的物體，能夠消除水汽、灰塵、檢測目標大小變化、部分被遮擋、發射率變化等的影響。雙色測溫儀測量絕大數灰體材料時不需要修正雙色系數，雙色測溫儀測量一個區域內最高溫度的平均值。
4、雙色紅外測溫儀可以克服嚴重水汽、灰塵、檢測目標大小變化、部分被遮擋、發射率變化等的影響，即使檢測信號衰減95%，也不會對測溫結果有任何影響。獨特的軟件算法，可以克服氧化層的影響。軟硬件設計，適用于百萬倍動態信號的處理，可以滿足用戶對儀器精度、重復性、等各方面的要求。

熱風爐拱頂紅外測溫系統  紅外測溫儀

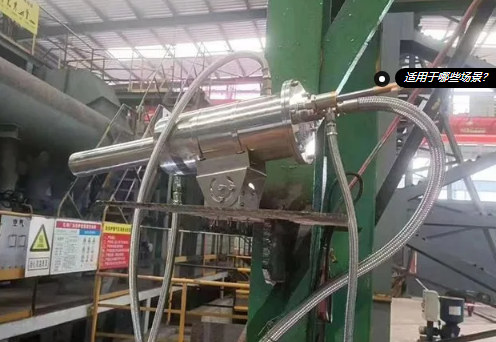

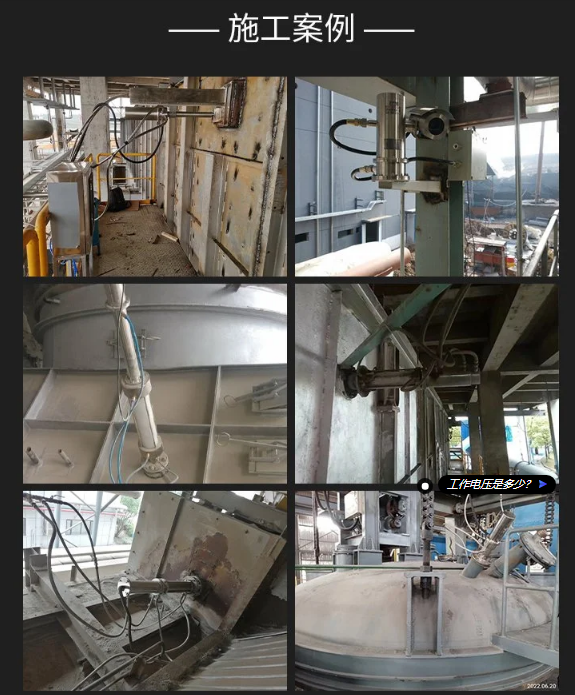

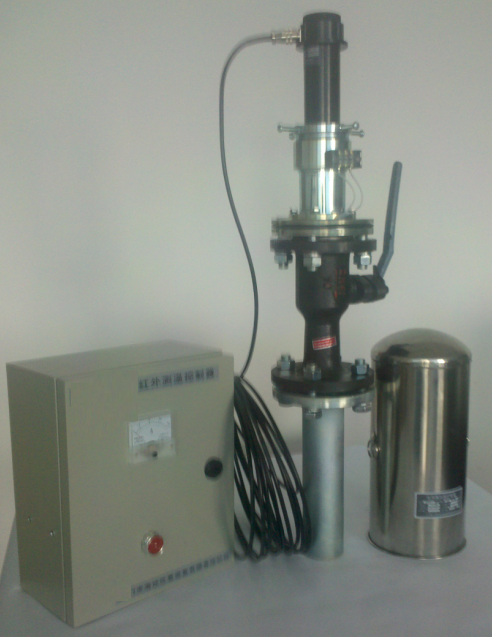

一、紅外測溫系統的組成
1．紅外測溫儀
2．紅外探頭
3．熱風爐拱頂紅外探頭保護裝置
4．紅外測溫儀控制器
紅外測溫系統各功能單元性能指標和外形尺寸
1．紅外測溫儀主要技術參數
⑴  測溫范圍： 700～1600℃或600～1300℃
⑵  測溫精度： ≤±1％（量程上限）
⑶  輸出信號： Isc： 4～20 mA
(4)  工作電源：DC 24V±15％
⑸  使用環境： 環溫      0～70℃                      相對溫度  ≤85％
2．紅外探頭
⑴  測溫范圍：700～1600℃
⑵  測溫精度：≤±0.5％（量程上限）
⑶  距離系數：120：1
⑷  輸出信號：0～－5V
⑸  工作環境：－5～80℃
⑹  工作電源：±12 VDC
3．紅外探頭保護裝置
⑴  工作電壓：15～24 VAC
⑵  工作壓力：0～6 Mp
⑶  工作溫度：－20～120℃
4．紅外測溫儀控制器(不銹鋼外殼)
⑴  工作電壓：AC  220V±15％
⑵  工作溫度：0～60℃
⑶  輸出電壓：24 VAC

DCTQ-7014鋼廠紅外雙色測溫儀 DCT1-3514一體化紅外雙色高溫計
