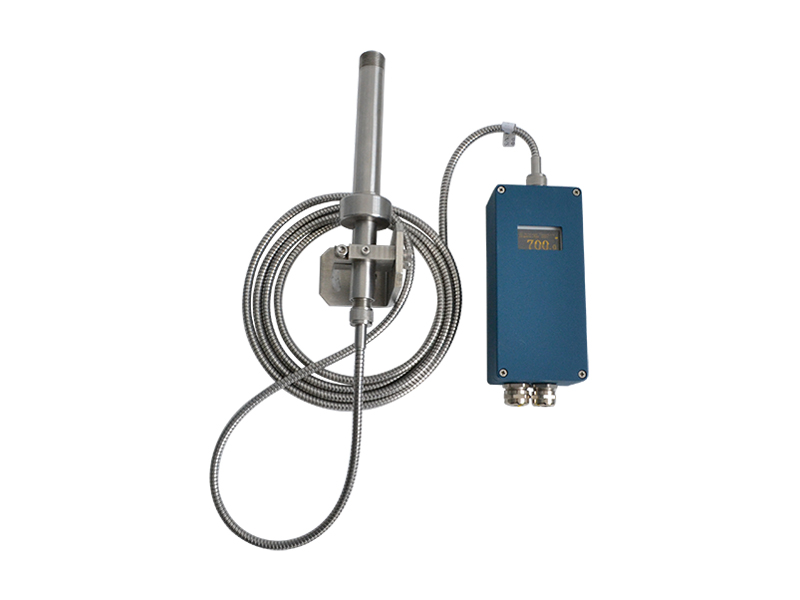

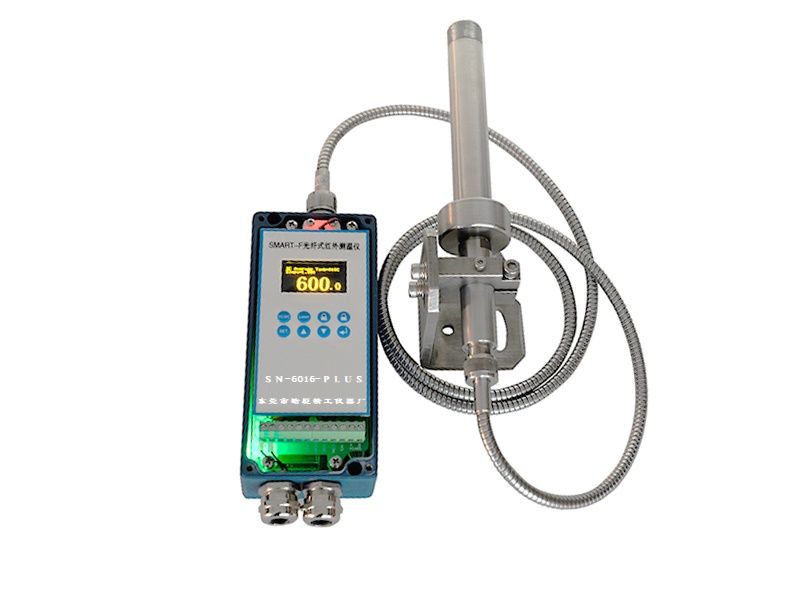

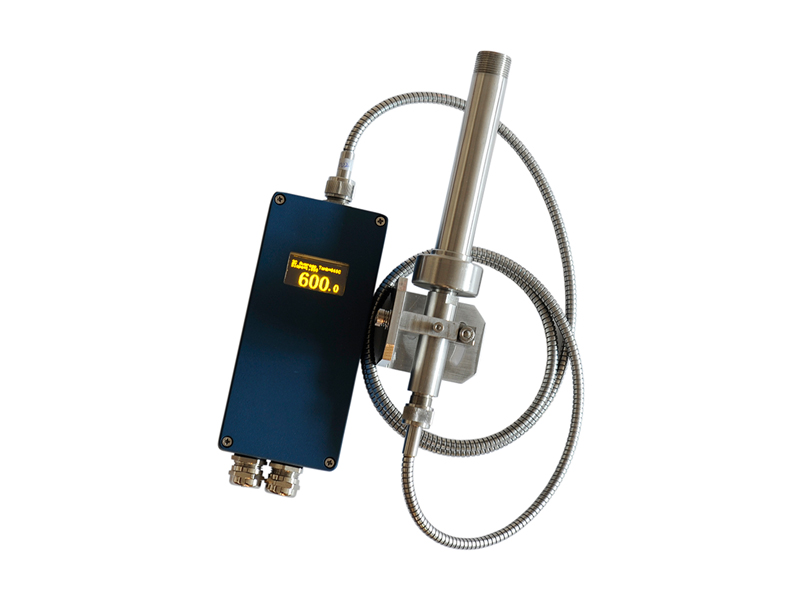

SN-PLUS系列光纖式雙色測溫儀具有堅固的外形，采用不銹鋼鏡頭（帶吹掃功能），鋁壓鑄外殼，防護等級為IP54。它由鏡頭、光纖、處理部件組成。光纖和鏡頭組件可以承受250℃的高溫，不需要另外的冷卻。除了適用于一般工業場合溫度的測量,也適用于安裝在電磁干擾較強和環境溫度較高的場合。
檢測目標在水汽、灰塵、目標大小變化、部分被遮擋、發射率變化等環境中，即使檢測信號衰減95%，也不會對測溫結果有任何影響。軟硬件設計，適用于一百萬倍信號的處理，可以滿足用戶對儀器精度、重復性、等各方面的要求。
產品特點
- 測溫范圍覆蓋600℃～2500℃
- 測溫精度可達0.5%
- 重復精度為2℃
- 10ms～99.99s可調
- 采用可調焦鏡頭，超寬調焦范圍，0.15m至無窮遠可調
- 采用激光瞄準，1：1清晰顯示出被測目標的位置及大小
- 對探測器采用PID恒溫控制，消除環境溫度對測量的影響
- 兼具雙色和單色測溫功能
- 采用工業級OLED屏為顯示界面，人機界面友好
- 豐富的外設接口：2路獨立的模擬量輸出、2路報警輸出、1路電平輸出以及RS485通訊接口
- 軟硬件看門狗，硬件EMI濾波等設計提高系統穩定性
- 可抗2500VDC脈沖群干擾
- 最多支持26臺測溫儀總線級聯，通過PC實現網絡化控制
技術參數
|
型號 |
SN-6016-PLUS |
SN-7018-PLUS |
SN-8025-PLUS |
|
測溫范圍 |
600℃～1600℃ |
700℃～1800℃ |
800℃～2500℃ |
|
探測器 |
Si/Si(疊層硅) |
||
|
工作波長 |
波長1：（0.7～1.08）μm，波長 2：1.08μm |
||
|
主要應用 |
連鑄、熱軋、感應加熱、多晶硅和單晶硅，高溫場合溫度的測量 |
||
|
距離系數 |
50：1或100：1 |
150：1 |
150：1或200:1 |
|
測量距離 |
固定焦距0.2m以上，可調焦距0.15m至無窮遠可調 |
||
|
測量精度 |
±0.5%tm℃（tm為測溫范圍上限值） |
||
|
溫度分辨率 |
0.1℃ |
||
|
重復精度 |
±2℃ |
||
|
單色系數 |
0.100～1.000，步距0.001可調 |
||
|
雙色系數 |
0.850～1.150，步距0.001可調 |
||
|
響應時間 |
10ms～99.99s可調 |
||
|
信號處理 |
峰值、谷值、平均值，環境溫度過高過低報警，單色、雙色可切換，掉電保護等功能 |
||
|
輸出 |
多種模擬量輸出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可選）， |
||
|
模擬量12bit輸出4mA～20mA，分辨率1℃，最大負載600Ω |
|||
|
報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制， |
|||
|
PNP電平輸出（輸出電流100mA，帶過載保護） |
|||
|
RS485輸出，可實現參數修改，數據記錄和查詢等功能 |
|||
|
顯示方式 |
采用自發光工業級OLED顯示屏 |
||
|
供電電源 |
DC（20～30）V，功耗：5W（24V@200mA），帶過壓、過流、短路保護， |
||
|
預熱時間 |
內置恒溫加熱器，通電10min后測溫 |
||
|
瞄準方式 |
內置可見紅色激光瞄準 |
||
|
使用環境 |
測溫儀：-30℃～+55℃，不帶水冷；-30℃～+120℃，帶水冷 |
||
|
防護等級 |
IP54 |
||
接線表
|
棕 |
紅 |
橙 |
黃 |
綠 |
藍 |
紫 |
灰 |
白 |
黑 |
粉紅 |
深藍色 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
+24V |
0V |
多種方式 |
(4～20) |
輸出信號地線 |
PNP |
COMH |
NOH |
COML |
NOL |
A |
B |
|
電源輸入 |
模擬量輸出 |
上限報警輸出 |
下限報警輸出 |
RS485通訊接口 |
|||||||
多種方式模擬量輸出為：（4～20）mA、（0～20）mA、（0～5）V、（0～10）V可選，默認為（4～20）mA。
