2001L-LH42EX00S 紅外測溫儀 管道煙氣測溫裝置

硫化爐專用紅外線測溫儀 2001L-LH42EX00S

2001L-LH42EX00S

硫化爐專用紅外線測溫儀

主要性能指標 2001L-LH42EX00S是精工，2001L系列中單獨為適應石化行業用戶的要求 而開發的 本征安全型測溫探頭 （防爆等級: EEx ib n C T4），可用于石化行業生產中硫化爐、裂解爐等部位的溫度測量，寬 大的測溫范圍可以滿足用戶的不同部位測溫需求。具體指標如下：

溫度范圍：500?2000 °C （可調整）智能響應爐溫附帶峰谷值保持功能 精 度：測量值的土 1% 重復性：測量值的土 0.5% 波 長：2.2微米 響應時間：100毫秒 距離系數（測量距離和測量斑點大小的比值）： 60:1 工作電壓：24VDC 數字輸出：采用 HART協議方式 模擬輸出：4?20毫安 帶HART協議通訊 兩線制 電氣接口 ： 3/4 ” NPT 加裝保護套以后的工作環境溫度：— 40---315 C 過程壓力：小于 0.6Mpa 保護套帶空冷裝置 其他附件：HART適配器（帶溫度監測軟件）、空氣過濾器、手動球閥、連接法蘭、 窺視安裝管及安裝緊固件 防護等級：IP66 , NEMA 4X 防爆等級： EEx ib n C T4 1.2硫化爐紅外測溫裝置的說明 為了適應石化行業的特殊應用場合，我們選擇了本征安全性紅外 測溫探頭。同時因?yàn)楝F(xiàn)場可能有腐蝕及探頭在室外進行測量工作的要求，因此所 有附件的配置都從長時間工作、免維護的角度來考慮。 從該裝置以前的安裝、運行情況來看，硫磺回收燃燒爐的紅外測溫使用本裝 置也可以達到用戶的要求。

硫磺回收裝置紅外線測溫儀

2001L紅外測溫儀用于中制硫爐/酸性氣體燃燒爐、裂解爐、硫化爐、氨氣焚燒爐

2001L-LH42EX00S紅外線測溫儀

為適應石化行業用戶的特殊要求而開發的紅外測溫儀，可用于石化行業生產中制硫爐/酸性氣體燃燒爐、裂解爐、硫化爐、氨氣焚燒爐等部位的溫度測量，寬大的測溫范圍可以滿足用戶的不同部位測溫需求。

產品參數：

型號：2001L-LH42EX00S
測量范圍：500-2000℃

精度：±1%

重復性：±0.5%
波長：2.2μm
安裝方式：法蘭連接

彩色電視信號發生器 說明書

Angle Star數顯傾角儀 DP45

多功能高清電視信號發生器 操作手冊

彩色電視信號發生器 生產廠家

多功能高清電視信號發生器 技術參數

VS14C 圖像信號發生器 操作手冊

VS-14C 圖像信號發生器

XT-1A視頻圖像信號發生器 說明書

363電視頻道信號發生器 使用方法

4001音頻掃描信號發生器 操作手冊

S305全頻道彩色電視信號發生器

XT1B視頻圖像信號發生器 使用方法

主要技術參數：

視頻信號輸出

輸出幅度 ≥1.5Vp-p(0～1.5Vp-p可調)/75Ω

極    性 正極性

削隱電平 0±0.2VDC

同步信號比例 30％

外視頻信號輸入

輸入幅度 1Vp-p/75Ω(調制度為82％左右)

極    性 正極性

色度信號 色度載波頻率 4.433619 MHz  PLA/B.D.G.H.I.K 3.579545 MHz  NTSC/M

色度信號相位誤差 色同步±3° 各彩色±5°

內音頻信號 1kHz±10％  正弦波

外音頻信號輸入

外音頻頻率范圍 20Hz～15kHz

外音頻輸入幅度 420mV/rms (1kHz時頻偏為±50 kHz左右)

信號發生器工作制式 PAL/B.G.， PAL/I， PAL/D.K，NTSC/M （選購）

視頻與音頻載波

視頻載波頻率范圍 45MHz～871.25MHz

頻率誤差 ≤7×10^－5

輸出幅度 50～110eq \o(\s\up 8(+10),\s\do 3( -5))+10 -5 dBuV/75Ω

視頻調制方式 調幅/負極性

音頻載波與視頻載波 4.5 MHz  NTSC/M （選配）

間    距 5.5 MHz  PLA/B.G.H 6.0 MHz  PLA/I. 6.5 MHz  PLA/D.K

視頻載波與音頻載波比 13±3dB

帶外抑止 ≥ 50dB

圖像信號

灰    度 線性8級等街梯信號(從黑到白)

方    格 11橫條×15豎條

點 橫向15點×豎向11點

中心十字 3豎條 1條為中心豎線，2條為左右邊框線. 3橫條 1條為中心橫線，2條為上下邊框線.

黑白方格 橫向16格×豎向12格

多 波 群 0.8  ～ 5MHz 8組單頻信號

半黑半白 左半行黑右半行白

標準彩條 幅度格式:100/0/75/0    PAL制 77/7.5/77/7.5  NTSC制

紅 色 場 幅度格式:與相同色的彩條一致

綠 色 場 幅度格式:與相同色的彩條一致

藍 色 場 幅度格式:與相同色的彩條一致

白 色 場 100％白

四 矢 量 Y=50％

圓    環 Y=100％,半徑 4.5方格

DP-45數字式傾角測量儀 使用方法

紅外線測溫儀CWG550H

CWG550H紅外測溫儀

CWH425紅外測溫儀

CWG60本質安全型紅外測溫儀

CWG550H紅外測溫儀

CWH425紅外測溫儀

CWG60本質安全型紅外測溫儀
CWH425紅外測溫儀，

CWG550H紅外測溫儀，

MST60型本安型紅外測溫儀

高溫計；LAND；M2；300/1100C-V/W-C；ZT5296

高溫計；LAND；M6；100/700C-V；ZT5296

2001L_LH4NEX10S 紅外測溫儀 常見故障

2001L-LH4NEX00S紅外線測溫儀 常見問題

防爆爐內用紅外測溫系統 操作規程

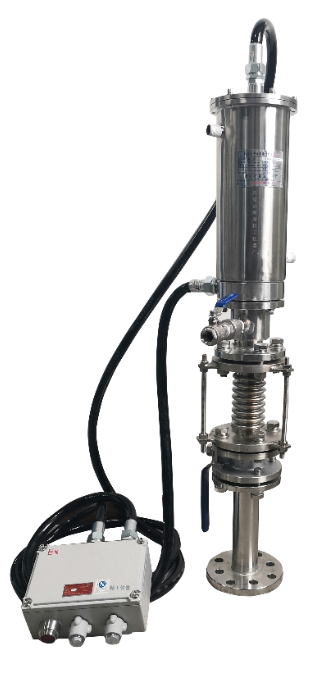

精工儀器公司針對工業爐內（如熱風爐、加熱爐、燒結爐、二燃室、克勞斯?fàn)t等）應用場合，開發出適用于此環境的雙色紅外測溫裝置。設計配置了帶有密封隔離視窗，專用保護裝置。主裝置采用法蘭連接（可根據用戶要求定制），能很方便地連接到爐體上。紅外測溫儀通過測量被測目標的輻射值，來確定其溫度，紅外測溫儀輸出與溫度對應的 4-20mA 電流信號，給計算機或記錄儀進行處理。因?yàn)闋t內環境復雜，煙氣、粉塵等影響因素較多，一般不選用單色紅外測溫方式。我們選用雙色紅外測溫儀方式能減少發射率不同、 測量現場的灰塵、水汽和霧氣、距離的變化和物體局部被遮擋等因素對被測溫度準確性的影響。能夠增加系統的可靠性和大幅減少用戶的維護量
