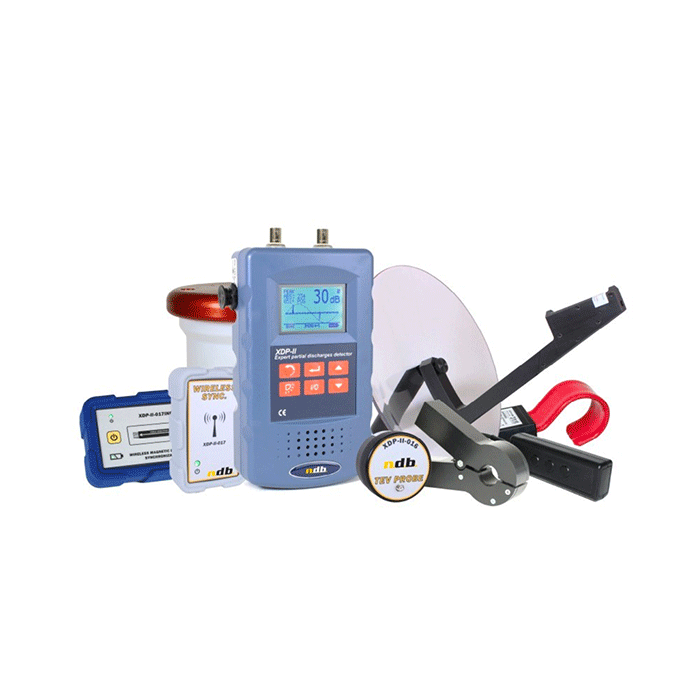

XDP-II 手持式局部放电测试仪 说明书
XDP-II™是一台电池驱动的便携式设备允许做局放检测及分析。数据保存在它内存中用于本地及今后在电脑软件XDP-SOFT™上的进一步分析。与恰当的配件使用，XDP-II™成为了一个针对如电缆接头，开关设备，离线，声学，TEV暂态地电压，旋转机械，变压器等众多应用的有效解决方案。

应用：

金属开关柜

使用XDP-II™及其附件可以很容易对中压金属壳开关柜进行测试。 XDP-II-016™探针能够在金属开关柜表面做 TEV (暂态地电压) 检测。XDP-II-406™声学探针能够做超声检测来反映出开关柜的局放。只需将磁吸探针安装在开关柜金属表面，在XDP-II™显示器上立即读取结果。使用独特的双相耦合器将XDP-II连接到电压指示系统(VIS或VPIS)，用于同步的局放检测。此技术能够去除高噪音因此能帮助操作员做出正确的决定。

电缆接头

电容式探头允许XDP-II™在电缆中间接头和终端头上安全地测量局部放电活动。

电晕效应

电晕效应检测可以揭示污染物和局部放电的存在。使用ULD-401™ 抛物面传感器与XDP-II™在任何过热设备上来检测并定位电晕效应。集成的激光束可以方便地定位。

离线测试

寻找一个简单有效的手持式离线局放测试套件？XDP-II™ 离线套件允许方便的测试不同MV及HV设备如避雷器，绝缘子，耦合器，变压器等直到50KV。

特点：

      ►易于使用，便携式和电池操作
      ►pC 及 dB 值显示
      ►现场实时分析和诊断的几种显示模式
      ►带日期时间保存PD波形及边缘到内存
      ►多到7.5小时独立工作
      ►多功能超声设备
      ►网络相位同步

软件分析

传输采集的数据到基于Windows平台的XDP-SOFT™高级软件做进一步的分析。管理及可视化局放记录是对趋势分析的最有效方法。



中间接头及终端头

XDP-II™ 局放测量系统是这个前沿诊断套件的核心。它允许快速测量，使用简单，在保持便携的同时图形化显示被测信号。XDP-II™采用其独特的峰值角模式，显示局放等级与网络相同步。嵌入式扬声器允许用户快速确定被测设备中局部放电的存在。



  XDP-302™ 电容探针套件     套件安装于 XDP-II™ 带可选的XDP-052™ 过滤电容探针       现场电缆接头测试

XDP-302™电容探针套件包括了我们灵活的电容探针XDP-II-004™, 参考模块XDP-008™以及一个可拆卸的绝缘杆。参考模块允许用户在开始测试电缆接头之前对探针进行自我测试。该技术保证了探测器在您电网中电缆中间接头及终端头测试的方法。探测器安装在一个手持绝缘棒上，可以安全地操作系统。XDP-II仪器与XDP-302探针套件可以在嘈杂环境中工作。NDB有一个强劲噪音过滤器能够方便地安装在XDP-II与其探针串联。

电晕效应检测



局部放电活动, 空气中的电弧以及电晕效应产生声音以及超声。XDP-II™职责是捕捉产生的超声并在它的LCD屏幕上显示带dB读数的结果。只需通过对可疑区域的扫描，XDP-II™准确地定位任何类型的高电压安装。

高频局放检测: HFCT 钳

HFCT-20™以及HFCT-60™是高频电流互感器传感器被设计用于电气设备地面反射局放的检测。由优质材料制成，他们在任何环境下都可以使用。HFCT™钳用于与AE-150™搭配使用做局部放电的定位，或者与XDP-II™ (或者XDP-II-LT™) 搭配使用做快速局放检测及分析。HFCT™钳能做频率到100MHz的电流测试。他们的底盘是由高质量的塑料制成的，提供了非常坚固的对磨损和机械的冲击，使其成为现场应用的理想工具。他们独特的内部设计提供了一个对来自附近电场高频干扰的独特屏蔽。这些传感器是对屏蔽电缆地面反射局放测量的理想工具。当与手持局放检测仪器使用时，他们能够了解绝缘的完整性从而避免昂贵的故障。



开关柜：TEV测试

局部放电活动在一个非常宽得频率范围内产生电磁波。它向四面八方辐射。高频电磁波冲击开关柜金属包层的表面。TEV传感器测量测量开关柜金属保存内瞬时上升的电压。



开关柜：超声测试(AE)

接触探头可以检测变压器，电容器，开关装置等局部放电现象。声音在几乎任何媒介上包括金属，油，空气等以纵向波传播。内部高压器件噪音将通过接触探头被听到。



开关柜：带电显示器局放测试端口(VIS)

结合XDP-304™双相耦合套件, XDP-II™是您网络中最容易最具成本效益的开关设备检测。双相耦合器将开关设备的电容输出(VIS)连接到XDP-II输入，以精确地读取局部放电活动放电活动。用户可以在几秒内确定测试单元的状态。利用峰角模式，XDP-II™能够同步网络相角，从而减少噪声，促进PD的诊断。XDP-012™双相耦合器带有一个自检模块，允许快速的完整性测试。



新功能：网络相位同步

XDP-II™局放检测器能够在XDP-II-017™网络相位同步模块中使用。此无线模块传输一个参考信号到XDP-II™从而允许相位同步以更好的衰减噪音。当试图识别任何电器中的局部放电时，噪音衰减总是会带来很大的挑战。NDB开发了一个独特的功能帮助操作员做出正确的决定。对于直接连接，XDP-II-017模块在墙上的标准插头工作而XDP-II-017IND模块直接安装在MV电缆上做无线感应同步。网络相位同步用于TEV测试，声学测试，HFCT测试，电缆中间接头和终端头测试等。



离线局部放电测试

这个局放测量组件为您提供了最简单的方法来测量各种MV/HV设备，如变压器，电缆，避雷器，耦合器等。局部放电诊断是评价MV/HV设备绝缘质量的最具说服力的技术。设计，制造或处理的问题可以通过局放测试快速识别，然后通过安装可靠的部件改进设计，网络可靠性和降低操作成本。该套件还包括了我们的电容耦合器的新设计，集成电路模块现在已经嵌入其中。新设计不仅在外观上，而且用高材料制成支撑多年的服务。还包括一个200pC的校准模块，一个交流线路过滤器，高压电缆和连接器以及所有其他必要工具。
