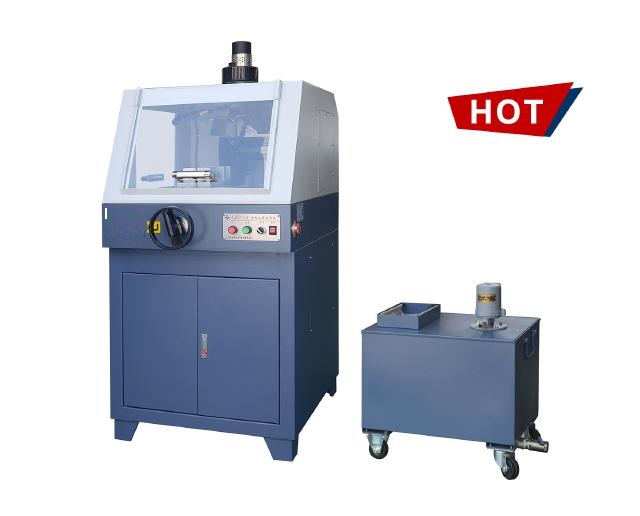

QG-5A金相试样切割机
1. 超大可视观察窗
2. 双边夹具适用于直径100mm以内的棒材切割。
QG-5A型金相试样切割机适用于各种金相试样材料的切割，通过平台的纵向推动来进行试样切割，切割范围大，切割能力强；双边夹具结构，牢牢固定试样；夹具钳口和工作台面等主要零部件均采用不锈钢材料制成，使用寿命长；内置冲洗水枪，维护保养极其方便；切割室采用双面透明有机玻璃窗口和内置LED照明灯，并配备强力排气装置，使观察更清晰；柜式结构，方便存储各类切割耗材；并配备循环冷却系统，切割后的试样表面光亮、平整，无烧伤，是切割试样的理想设备。
|
型号
|
QG-5A
|
|
切割方式
|
手动，平台Y向进给
|
|
切割片尺寸
|
Φ350×2.5×Φ32mm
|
|
最大切割截面
|
100×100 mm
|
|
Y轴行程
|
265mm
|
|
主轴转速
|
2800r/min
|
|
电机功率
|
4kw
|
|
切割平台尺寸
|
250×240mm，12mmT型槽
|
|
切割夹具
|
螺纹夹具，钳口高度60mm, 开口100mm
|
|
输入电源
|
380V, 50Hz, 10A, 三相五线
|
|
外形尺寸
|
800×900×1640mm
|
|
重量
|
340kg
|
|
水箱容量
|
100L
|
|
水泵流量
|
25L/min
|
|
水箱尺寸
|
460×600×680mm
|
|
水箱净重
|
36kg |
