型號

STG-S-6016

STG-S-7022

STG-S-8025

STG-G-2511

STG-G-3014

STG-G-3522

STG-P-0508

STG-G-1007

測溫范圍（℃）

600～1600

700～2200

800～2500

250～1100

300～1400

350～2200

50～800

100～700

探測器

Si(硅光電池)

InGaAs(銦鎵砷)

PbS(硫化鉛)

InGaAs（擴展
型銦鎵砷）

工作波長

（0.85～1.1）μm

（1.45～1.7）μm

（2.0～2.8）um

（2.0～2.6）um

主要應用

熱軋、金屬鍛造、鑄造、
感應加熱、玻璃、水泥窯、半導體

熱軋、鍍鋅線、
有色金屬加工、退火爐

有色金屬加工、感應加熱、涂層

距離系數

100：1

100：1或200:1

60：1

100：1

100：1或
200：1

100：1

測量距離

0.35m至無窮遠可調

測量精度

±0.5%tm℃（tm為測溫范圍上限值）

溫度分辨率

0.1℃

重復精度

±2℃

單色系數

0.100～1.000，步距0.001可調

響應時間

5ms～99.99s可調

20ms～99.99s可調

信號處理

峰值、谷值、平均值，環境溫度過高過低報警，掉電保護等功能

輸出

多種模擬量輸出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可選），
分辨率0.1℃，電流環輸出最大負載600Ω，電壓輸出允許電流10mA

模擬量12bit輸出4mA～20mA，分辨率1℃，最大負載600Ω

報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制，
導通電阻≤25Ω，最大允許電壓AC60V或DC60V，最大允許電流120mA，響應時間2ms

PNP電平輸出（輸出電流100mA，帶過載保護）

RS485輸出，可實現參數修改，數據記錄和查詢等功能

顯示方式

采用自發光工業級OLED顯示屏

供電電源

DC（20～30）V，功耗：5W（24V@200mA），帶過壓、過流、短路保護，
內置EMI濾波器、可抗2500VDC脈沖群的干擾。

預熱時間

內置恒溫加熱器，通電10min后測溫

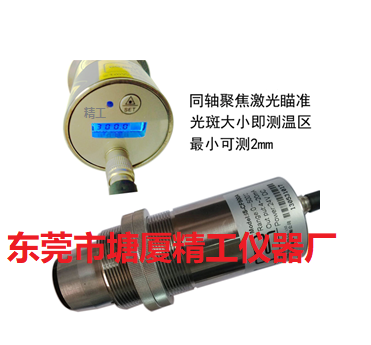

瞄準方式

內置可見高亮度綠燈或目鏡瞄準

接口

采用德國binder密封插頭和12芯高溫屏蔽電纜（長度2.5m）

使用環境

-30℃～+55℃，不帶水冷；-30℃～+120℃，帶水冷

防護等級

IP65

棕

紅

橙

黃

綠

藍

紫

灰

白

黑

粉紅

深藍色

1

2

3

4

5

6

7

8

9

10

11

12

+24V

0V

多種方式
模擬量

(4～20)
mA

輸出信號地線

PNP
輸出

COMH

NOH

COML

NOL

A

B

電源輸入

模擬量輸出

上限報警輸出

下限報警輸出

RS485通訊接口
