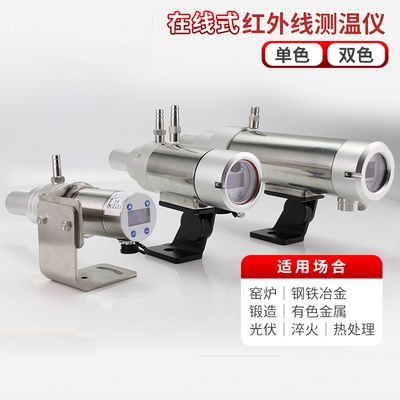

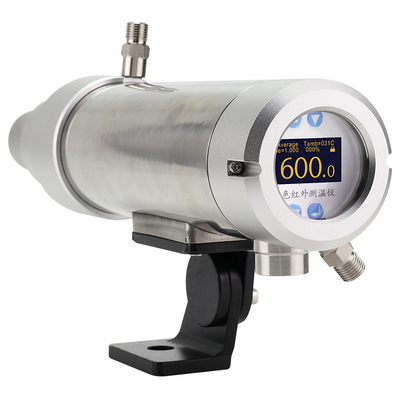

DCT1-7014系列在線紅外測溫儀具有堅固的外形，采用不銹鋼機芯（機芯直徑僅為59mm），標配不銹鋼防護套（帶吹掃和冷卻功能），密封部件采用耐高溫橡膠，防護等級IP65，適用于各種工業場合。軟硬件設計，適用于一百萬倍信號的處理，可以滿足用戶對儀器精度、重復性、等各方面的要求。

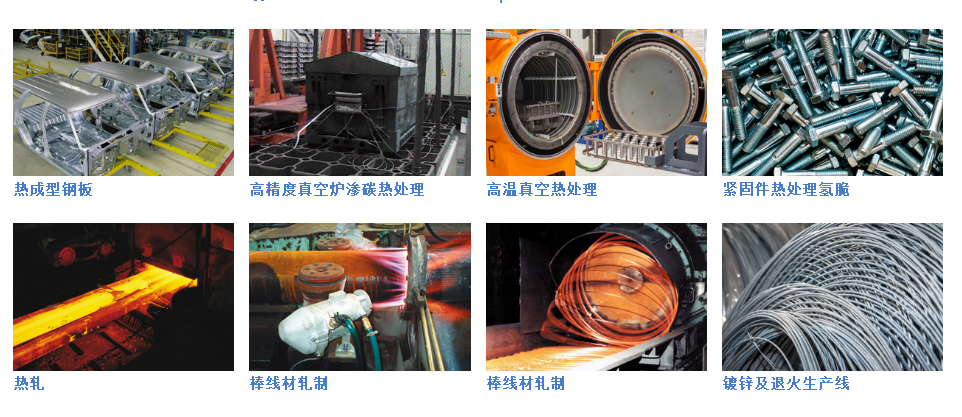

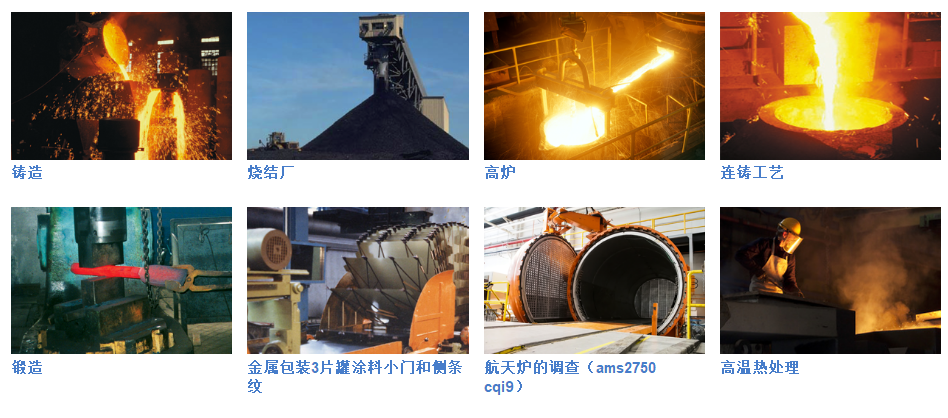

它可廣泛應用于冶金行業（線棒材、熱軋板、鍛造）和鑄造行業，水泥窯，感應加熱，單晶硅和多晶硅等各種工業場合溫度的測量。

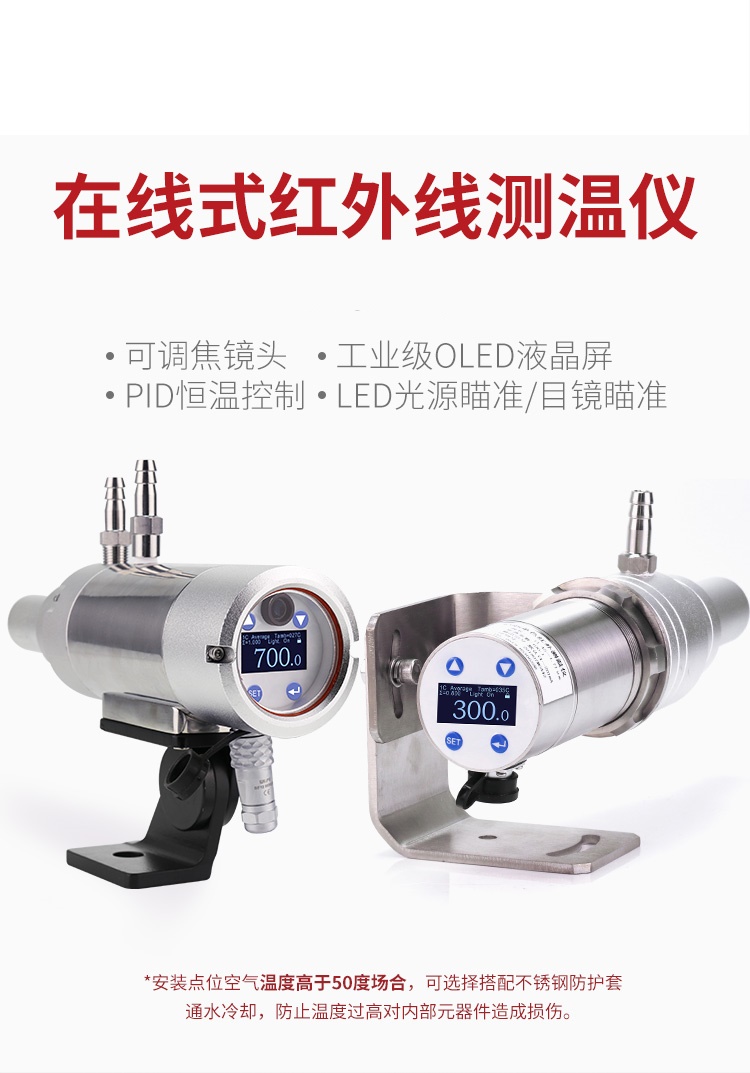

產品特點
- 測溫范圍覆蓋50℃～2500℃
- 測溫精度可達0.5%,重復精度為2℃
- 響應時間5ms～99.99s可調
- 分辨率0.1℃

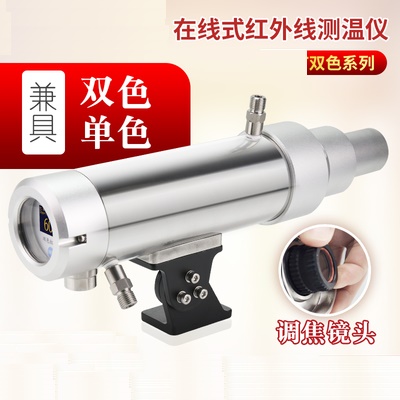

- 采用可調焦鏡頭，測量距離0.35m至無窮遠
- 1：1高亮度綠色LED光源或目鏡瞄準，清晰顯示被測目標的位置及大小。
- 對探測器采用PID恒溫控制，消除環境溫度對測量的影響
- 采用工業級OLED屏為顯示界面，人機界面友好
- 豐富的外設接口：2路獨立的模擬量輸出、2路報警輸出、1路電平輸出以及1路RS485通訊接口。
- 軟硬件看門狗，硬件EMI濾波等設計提高系統穩定性
- 可抗2500VDC脈沖群干擾
- 最多支持26臺測溫儀總線級聯，通過PC實現網絡化控制
技術參數
|
型號 |
DCT1-6016 |
DCT1-7022 |
DCT1-8025 |
DCT1-2511 |
DCT1-3014 |
DCT1-3522 |
DCT1-0508 |
DCT1-1007 |
|
測溫范圍（℃） |
600～1600 |
700～2200 |
800～2500 |
250～1100 |
300～1400 |
350～2200 |
50～800 |
100～700 |
|
探測器 |
Si(硅光電池) |
InGaAs(銦鎵砷) |
PbS(硫化鉛) |
InGaAs（擴展 |
||||
|
工作波長 |
（0.85～1.1）μm |
（1.45～1.7）μm |
（2.0～2.8）um |
（2.0～2.6）um |
||||
|
主要應用 |
熱軋、金屬鍛造、鑄造、 |
熱軋、鍍鋅線、 |
有色金屬加工、感應加熱、涂層 |
|||||
|
距離系數 |
100：1 |
100：1或200:1 |
60：1 |
100：1 |
100：1或 |
100：1 |
||
|
測量距離 |
0.35m至無窮遠可調 |
|||||||
|
測量精度 |
±0.5%tm℃（tm為測溫范圍上限值） |
|||||||
|
溫度分辨率 |
0.1℃ |
|||||||
|
重復精度 |
±2℃ |
|||||||
|
單色系數 |
0.100～1.000，步距0.001可調 |
|||||||
|
響應時間 |
5ms～99.99s可調 |
20ms～99.99s可調 |
||||||
|
信號處理 |
峰值、谷值、平均值，環境溫度過高過低報警，掉電保護等功能 |
|||||||
|
輸出 |
多種模擬量輸出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可選）， |
|||||||
|
模擬量12bit輸出4mA～20mA，分辨率1℃，最大負載600Ω |
||||||||
|
報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制， |
||||||||
|
PNP電平輸出（輸出電流100mA，帶過載保護） |
||||||||
|
RS485輸出，可實現參數修改，數據記錄和查詢等功能 |
||||||||
|
顯示方式 |
采用自發光工業級OLED顯示屏 |
|||||||
|
供電電源 |
DC（20～30）V，功耗：5W（24V@200mA），帶過壓、過流、短路保護， |
|||||||
|
預熱時間 |
內置恒溫加熱器，通電10min后測溫 |
|||||||
|
瞄準方式 |
內置可見高亮度綠燈或目鏡瞄準 |
|||||||
|
接口 |
采用德國binder密封插頭和12芯高溫屏蔽電纜（長度2.5m） |
|||||||
|
使用環境 |
-30℃～+55℃，不帶水冷；-30℃～+120℃，帶水冷 |
|||||||
|
防護等級 |
IP65 |
|||||||
接線表
|
棕 |
紅 |
橙 |
黃 |
綠 |
藍 |
紫 |
灰 |
白 |
黑 |
粉紅 |
深藍色 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
+24V |
0V |
多種方式 |
(4～20) |
輸出信號地線 |
PNP |
COMH |
NOH |
COML |
NOL |
A |
B |
|
電源輸入 |
模擬量輸出 |
上限報警輸出 |
下限報警輸出 |
RS485通訊接口 |
|||||||
多種方式模擬量輸出為：（4～20）mA、（0～20）mA、（0～5）V、（0～10）V可選，默認為（4～20）mA。
光路圖
 |

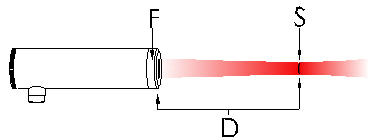

S=D/F(S目標的直徑，D測量距離，F(xiàn)光學分辨率)?？烧{(diào)焦距0.35m至無窮遠 |
|
D(m) |
0 |
0.2 |
0.35 |
0.5 |
1 |
1.5 |
2 |
3 |
|
S1(mm) |
13 |
8 |
6 |
8 |
16 |
25 |
32 |
50 |
|
S2(mm) |
13 |
7 |
3.5 |
5 |
10 |
15 |
20 |
30 |
|
S3(mm) |
13 |
4 |
1.75 |
2.5 |
5 |
7.5 |
10 |
15 |
S1對應F=60:1, S2對應F=100:1, S3對應F=200:1
