RF-4A12熱風爐拱頂紅外線測溫系統

熱風爐拱頂溫度的測量

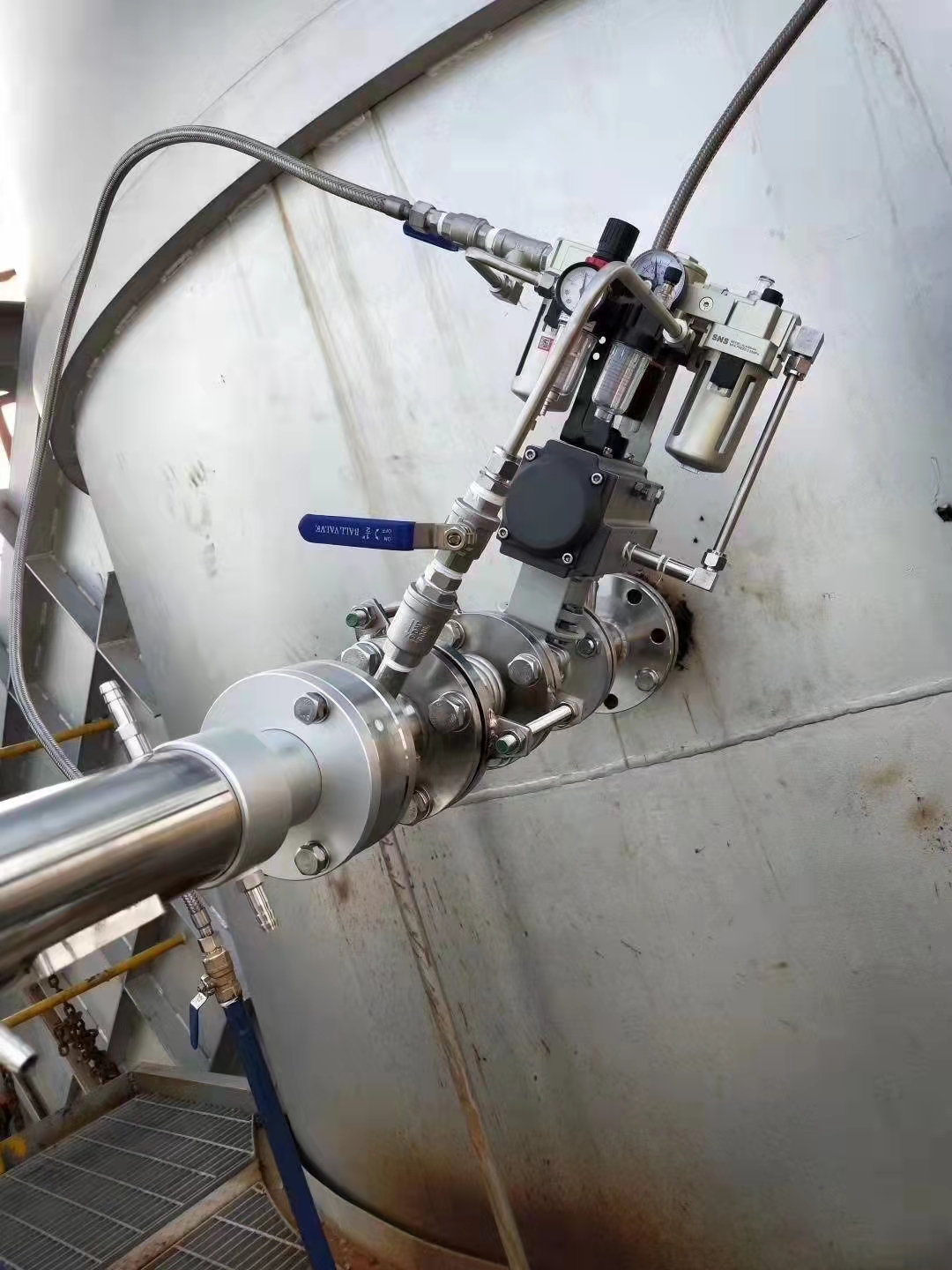

熱風爐拱頂是一種特殊的場合，拱頂溫度的測量既要解決被測目標的高溫、高壓問題、又要適應一年四季露天環境變化的要求。我們經過反復實踐改進，設計了一套帶有密封窗的專用保護裝置。其使用方法是將裝有保護裝置的紅外探頭，固定安裝在拱頂上原來插熱電偶的位置上，使探頭能通過密封窗口和熱電偶插孔，瞄準熱風爐內部，測得熱風爐拱頂的溫度，探頭信號經電纜送至安裝于控制柜上的儀表箱處理后，顯示溫度值，并輸出4-20mA標準電流信號，送記錄儀或計算機進行處理。由于本系統的紅外探頭不接觸高溫目標，故具有穩定可靠，使用壽命長的特點，通?？梢赃B續運行五年以上，可以減小熱電偶消耗，大大降低設備運行成本和維護工作量。
熱風管道內部溫度的測量
本系統的測溫裝置與拱頂測溫系統基本相似，將配有保護裝置的紅外探頭安裝在熱風管道原來熱電偶的插孔上，將紅外探頭透過保護裝置的密封窗，再經原電偶的插孔，瞄準熱風管道內部，從而測得熱風管道內部的溫度。由于本系統的測溫探頭安裝在密封窗外邊，整個測溫系統與管內熱風完全隔離，故本系統在調換探頭或其它維護工作都可以在不影響管內熱風工作狀態的情況下進行。而原來常用的熱電偶必須在休風狀態下調換，加上熱電偶屬易耗品，損壞較頻繁。本測溫系統能減少熱電偶消耗，降低設備的運行成本，目前該系統已有本鋼、承鋼、萊鋼等單位使用，并取得了良好的經濟效益。
爐前鐵水溫度的測量
TNIR系列紅外測溫儀測量爐前鐵水的方法是：將裝有吹風套的紅外測溫探頭固定安裝在距鐵水5-15米的支架上，并且瞄準鐵水溝，對每爐鐵水進行連續掃瞄測量，其探頭測得的溫度信號接記錄儀打印溫度曲線或送計算機進行數據處理。本系統最大的優點就是能對每爐鐵水溫度進行自動連續測量，能有效避免人工插入測溫法帶來人為因素的影響。通過分析記錄的溫度曲線或其它計算機處理信息，能較真實地反映出每爐鐵水溫度的變化趨勢，直觀地讀出每爐的最高溫度，為生產管理和工藝改進提供有力的依據。

RF-4A12熱風爐拱頂紅外線測溫系統是一種特殊的場合，拱頂溫度的測量既要解決被測目標的高溫、高壓問題，又要適應一年四季露天環境變化的要求,為此我公司專門設計了一套熱風爐拱頂紅外測溫系統。

一、紅外測溫系統的組成

1．RF-4A12型紅外測溫儀

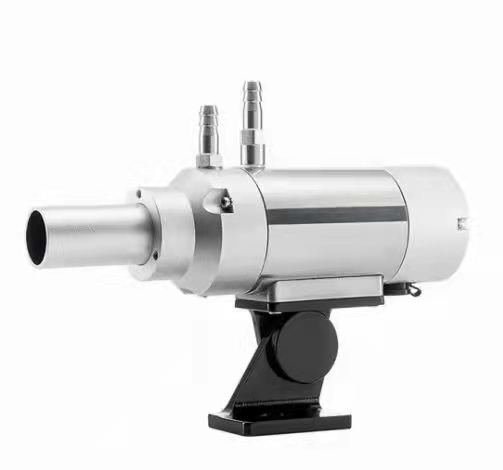

2．紅外高溫探頭

3．熱風爐拱頂紅外探頭保護裝置

4．紅外測溫儀控制器

二、RF-4A12紅外測溫系統各功能單元性能指標

1．紅外測溫儀主要技術參數

⑴ 測溫范圍： 700～1600℃或600～1300℃

⑵ 測溫精度： ≤±1％（量程上限）

⑶ 輸出信號： a．Isc： 4～20 mA   b．串行口RS 485

(4)  工作電源：DC 24V±15％

⑸ 使用環境： 環溫 0～70℃ 相對溫度 ≤85％

2．紅外探頭

⑴ 測溫范圍：700～1600℃

⑵ 測溫精度：≤±0.5％（量程上限）

⑶ 距離系數：70：1

⑷ 輸出信號：0～－5V

⑸ 工作環境：－5～80℃

⑹ 工作電源：±12 VDC

3．紅外探頭保護裝置

⑴ 工作電壓：15～21 VAC

⑵ 工作壓力：0～6 Mp

⑶ 工作溫度：－20～120℃

4．HDIR-1D型紅外測溫儀控制器

⑴ 工作電壓：AC  220V±15％

⑵ 工作溫度：0～60℃

⑶ 輸出電壓：21 VAC

⑷ 外形及尺寸如圖五：

紅外測溫儀控制器控制器外形及尺寸

1、紅外測溫儀安裝在RF-4A12型紅外測溫儀控制器內，紅外測溫儀控制器可安裝在現場或儀表控制室內。

2、七芯屏蔽線(RVVP7x7/0.15)由儀表制造廠提供，出廠標準配置為：一端裝有插頭，另一端接有插針，插頭端接至熱風爐拱煩上“紅外探頭保護裝置”內的探頭上，插針端接在紅外測溫儀接線排上，如在鋪設電纜時其插頭不能穿過鋼管時應在七芯屏蔽線插針端約2米處切斷，自拱頂往儀表室鋪設，然后用焊錫焊上，并用套管或膠布加予密封保護，電纜長度根據用戶實際需要而定。

3、塑料護套線，由用戶自己配置，一端與熱風爐拱頂上的“紅外探頭保護裝置”內的除露加熱器電源輸入線端口連接，另一端接至紅外測溫儀控制器15～21VAC端口。

4、觀測通道內徑要求大于或等于60 mm。

5、焊接下法蘭連接管時，直裝時要保證法蘭中心與觀測通道中心重合，即：法蘭水平面與觀測通道中線垂直，橫裝時向上傾斜5-20°。

6、兩法蘭間的金屬密封圈由制造廠提供。

7、鋪設七芯電纜及塑料護套線。

8、關閉“紅外探頭保護裝置”的球閥。

9、安裝“紅外探頭保護裝置”。兩法蘭間加墊金屬密封圈，用M16螺絲固定，確保其密封性。

10、把除露加熱器電源輸入線端口與紅外測溫儀控制器15～21VAC端口相連接，接通紅外測溫儀控制器220VAC電壓，觀察電流表示值，夏季為0.8～1A左右。接好線后，除露加熱器接線排用有機玻璃蓋蓋好。

11、在確認各密封處密封條件下，打開球閥，再次觀測各密封處是否跑風，如無跑風，可透過“紅外探頭保護裝置”內的鏡片觀察到熱風爐內發紅的球團或格子磚。如有跑風必須找出原因加以解決，否則會燒壞探頭。

12、待鏡片汽露完全消失后，把紅外探頭插入紅外探頭保護裝置內的方向調節球上，用M8螺絲把探頭固定好。通過探頭目鏡，應能清晰地看到球團或格子磚，調節紅外探頭的方向，使探頭內的小方塊探測器完全被發紅的球團或格子磚非常寬裕地包住，然后鎖緊方向調節球的緊圈。

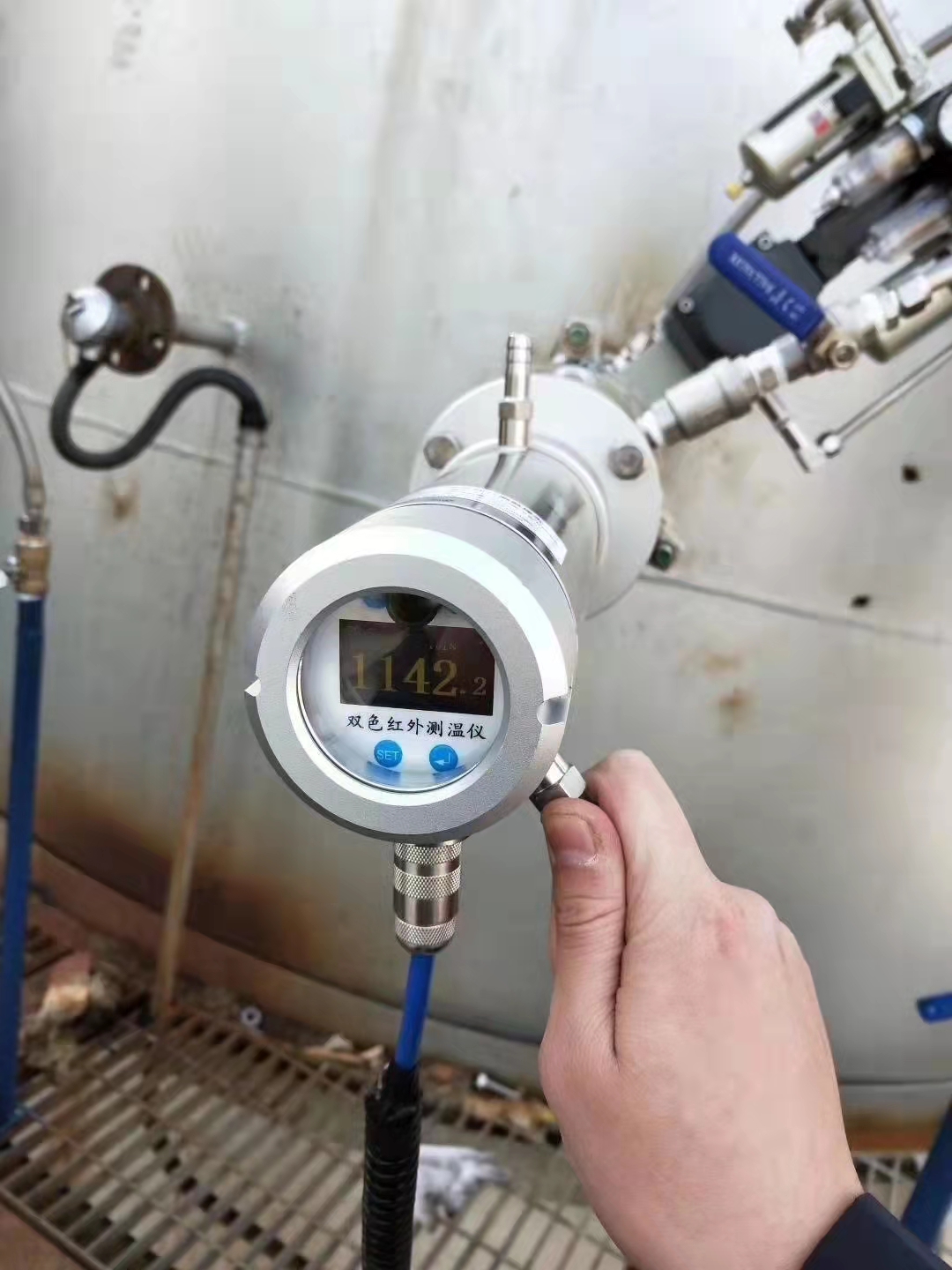

13、連接探頭與七芯電纜，測溫儀顯示窗顯示高爐內溫度。
