ELMS-G-7014-M 耐火材料紅外測溫儀

紅外測溫儀在耐火材料廠的應用
溫度的測量與控制是耐火材料生產中一個重要的環節，窯爐溫度控制的好壞將直接影響產品的質量。特別是隧道窯，它具有測溫點多，連續工作時間長的特點，如溫度參數控制不好，將會給生產企業帶來重大的經濟損失，因此，選擇合適的測溫手段是保證窯爐正常工作的一個重要環節。隧道窯傳統的測溫方法有兩種：一種是用熱電耦測溫，這種方法的特點是測溫精度高，能連接記錄儀或控制系統進行閉環控制，其缺點是壽命短，特別是在1300℃以上的高溫窯上其電耦消耗特大，價格也很貴，設備運行成本較高；第二種方法是光學高溫計，該方法是根據被測物體發光的顏色來測量溫度，因其不直接接觸高溫區，故使用壽命長，但測量精度較低，無電信號輸出，不能自動記錄，還有人為因素的影響，真實性差。應用HD系列紅外測溫儀可以有效地克服以上缺點。該儀表具有較高的測量精度（可達±0.5%），而且既能象熱電耦一樣輸出電信號，進行自動記錄和控制，又具有使用壽命長(五年以上)、操作簡單、人為誤差小等優點。因此，HD系列紅外測溫儀是高溫隧道窯理想的測溫儀表。HD系列紅外測溫儀在隧道窯應用中，根據用戶使用要求的不同，常用的有單點測溫和多點切換測溫二種方案。分別介紹如下：
單點測溫系統：每個測溫點采用一個探頭和一臺儀表箱組成，
測溫單元進行溫度采集。再將各單元儀表箱輸出的4～20MA模擬信號連接到多點記錄儀或控制執行機構，又可通過RS-232口與計算機，打印機等設備進行數據通訊。本系統中的測溫單元通常選用精度較高, 功能較強的TNCR-2A型儀表。
切換測溫系統：該系統是通過將安裝于各測溫點的紅外探頭信號連接到一臺TNIR-2型多點測溫儀上進行信號處理。并分別輸出與各測溫點相應的1～5V溫度信號,供多點記錄儀記錄，同時也可直接通過RS232口把溫度數據輸入計算機，由計算機分析處理,還可接打印機直接把溫度數據打印出來。
以上兩種方案中是，單點測溫系統由于每測溫點都有獨立的測溫和信號處理系統，其輸出的模似和數字信號均為實時的連續信號，響應速度快，能作為控制執行機構的實時控制信號，以實現閉環控制。而多點切換測溫系統，其輸出的模似信號盡管也是連續的，但與實時溫度值存在一定的滯后，故只能用作數據采集記錄,而不宜作為控制信號，其優點是性價比較好，在使用要求不太高的場合可以降低設備成本。
在其他耐火窯，如倒焰窯和棱式窯等場合的使用中由于測溫點較少，故采用單點測溫方案的較多。也有采用TNIR-3型手持式紅外測溫儀的，但該儀表只能對窯爐溫度進行間斷的抽測，每次測量記錄都須人工操作，不能實現自動連續測量。

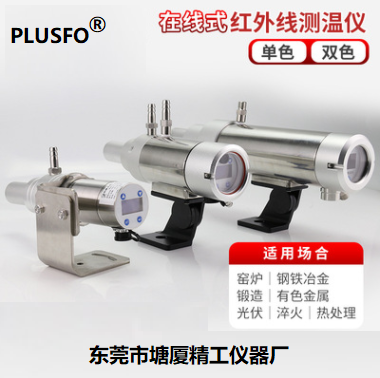

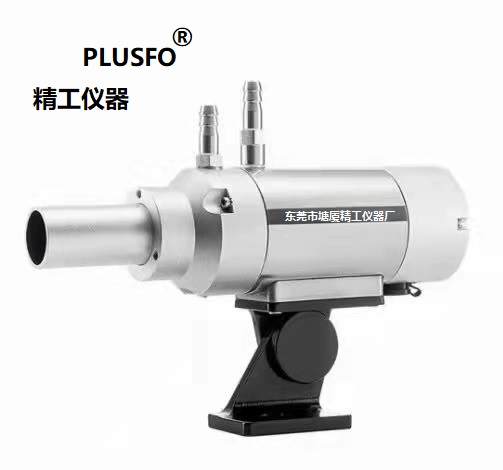

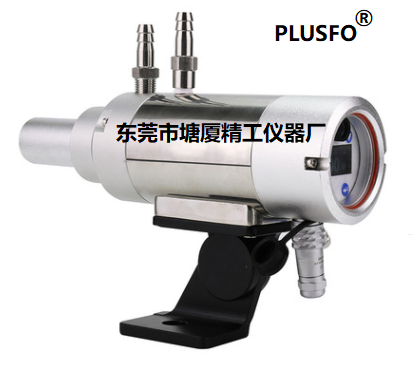

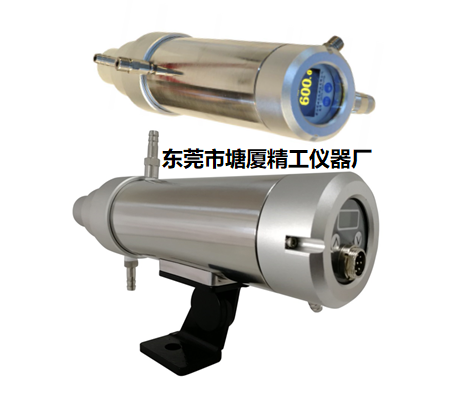

ELMS系列單色測溫儀具有堅固的外形，采用不銹鋼機芯（機芯直徑僅為50mm）,密封部件采用耐高溫橡膠，防護等級IP65，適用于工業場合。軟硬件設計，適用于一百萬倍信號的處理，可以滿足用戶對儀器精度、重復性、等各方面的要求。

紅外測溫儀它可廣泛應用于熱處理、鑄造、水泥窯、感應加熱，單晶硅和多晶硅等各種工業場合溫度的測量。

產品特點

2 紅外測溫儀 測溫范圍覆蓋100℃～2200℃

2 紅外測溫儀測溫精度可達0.5%,重復精度為2℃

2 紅外測溫儀響應時間5ms～99.99s可調

2 紅外測溫儀分辨率0.1℃

2 紅外測溫儀采用可調焦鏡頭，測量距離0.35m至無窮遠

2 紅外測溫儀高亮度綠色LED光源或目鏡瞄準，清晰顯示被測目標的位置及大小。

2 紅外測溫儀對探測器采用環境溫度補償，消除環境溫度對測量溫度的影響

2 紅外測溫儀采用工業級OLED屏為顯示界面，人機界面友好

2 紅外測溫儀多功能外設接口：可編程模擬量輸出、報警輸出、1路電平輸出以及1路RS485通訊接口。

2 紅外測溫儀可抗2500VDC脈沖群信號干擾

2 紅外測溫儀最多支持多臺測溫儀總線級聯，通過PC實現網絡化控制

單色紅外測溫儀原理

目前市場上的單色測溫儀，多為窄波段測溫儀。它的測溫原理是通過物體某一狹窄波長范圍內發生的輻射能量，來決定溫度的大小。測溫儀測量的是一個區域內的平均溫度，測量值受發射率、鏡頭的污染以及背景輻射的影響。

物體發出輻射能量的大小與發射率有一定關系。發射率越大，物體發出的紅外線能量越大。物體的發射率與物體表面的狀態有一定關系，表面的粗糙度、亮暗程度、不同材質都會影響發射率。所以在使用單色測溫儀時，常會有一張不同材質的發射率表。

紅外測溫儀適用場合

紅外高溫計被測物測量面積較大（完全能夠充滿目標視場）、表面較平整（不彎曲）、與測量方向小于30度、被測物體 表面理化狀態穩定(非處于氧化、氣化、液化過程之中) 、光學通道少灰塵和沒有阻擋與衰減等場合下物體溫度的測量。
