DCTQ-7014連鑄在線雙色紅外測溫儀 DCT2-7014雙色紅外高溫計
產品詳情
一、產品介紹

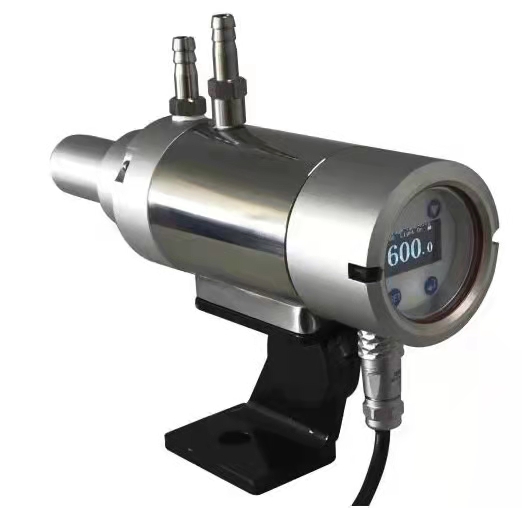

DCTQ系列雙色測溫儀(又稱比色高溫計)，是一款高性能、智能化的雙色紅外測溫儀。它具有堅固的外形，采用304不銹鋼機芯，可選裝帶吹掃和冷卻功能的304不銹鋼防護套，它使用手動可調焦鏡頭，消色差組合透鏡，高可靠性電路設計(低溫漂、全數字化測量設計方案、高集成度SOC芯片應用、可視化OLED操作界面)和軟件設計(環境溫度的補償、實時信號處理、異常信號的處理、各種應用環境軟件代碼的不斷優化)。這些特殊的設計，使DCTQ系列雙色測溫儀可滿足各種苛刻工業現場和精確溫度控制的使用需求。
DCTQ系列雙色測溫儀通過測量兩個不同波長能量的比值來確定物體的溫度，先進的軟、硬件設計，可滿足在水汽、灰塵、目標大小變化、部分被遮擋、發射率變化等環境中，即使檢測信號衰減95%，也不會對測溫結果有任何影響。
DCTQ雙色高溫計它除適用于一般工業場合的溫度測量外，也適用于遠距離測量小目標、發射率易變化的材料以及有強烈衰減的場合精確溫度的測量。

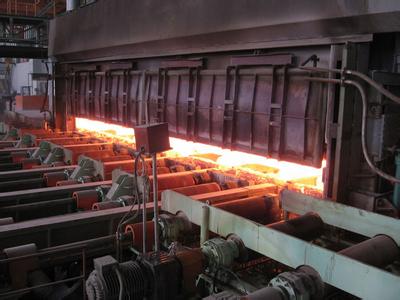

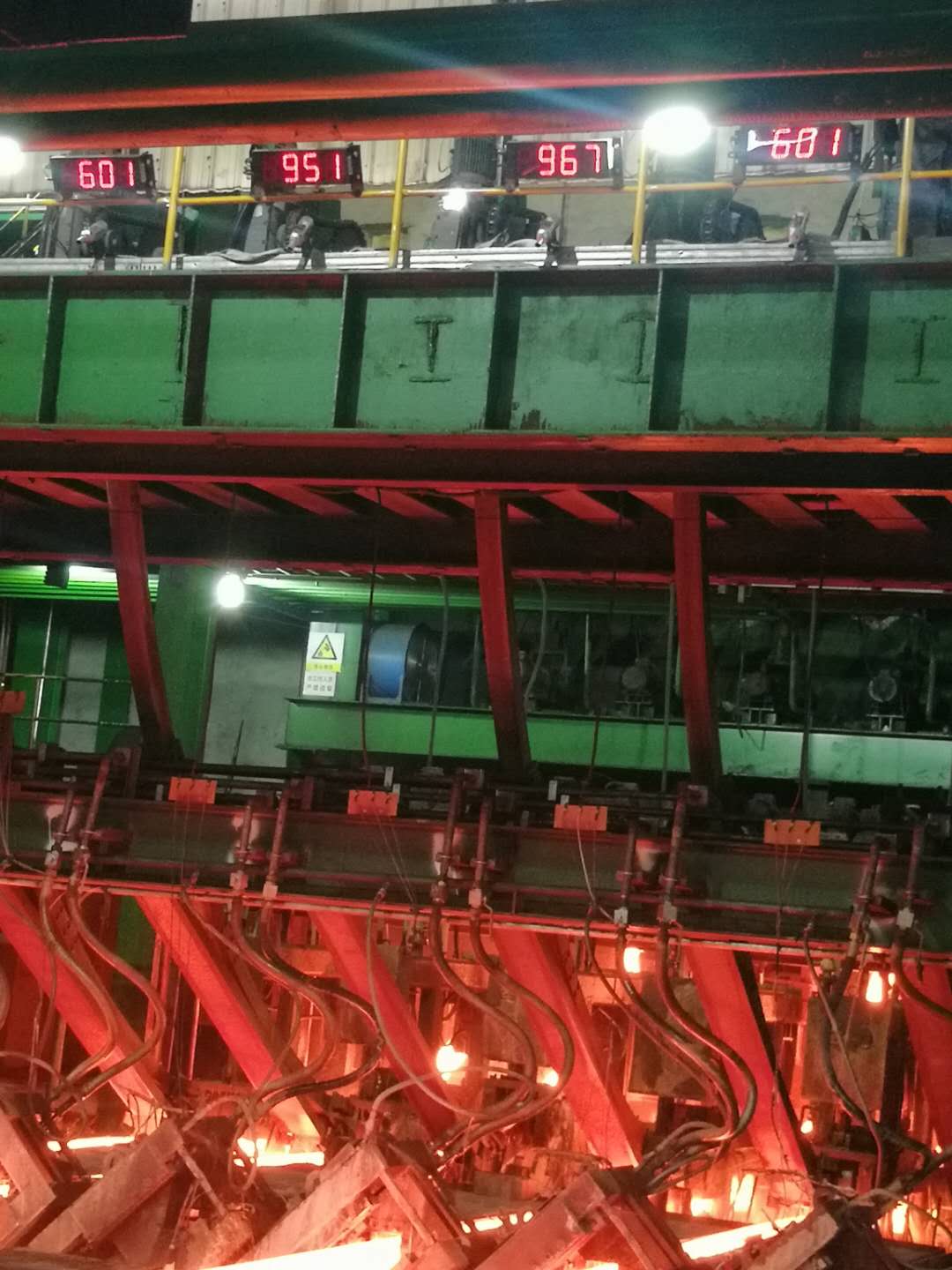

DCTQ系列雙色紅外測溫儀可應用于中、高溫2000℃以下雙色測溫需求，如：線棒材、熱軋板、鍛造、鑄造、水泥窯、熱處理、感應加熱、單晶硅和多晶硅等各種工業場合溫度的測量。也可以應用于真空爐、石墨爐、高溫爐等超高溫3000℃以下雙色測溫的應用，并具有較高的穩定性。
二、產品特點
◆ 測溫范圍覆蓋250℃～3000℃
◆ 測溫精度可達0.5%,重復精度為2℃，分辨率0.1℃
◆ 響應時間5ms～99.99s可調
◆ 采用手動可調焦鏡頭，標準焦距0.45m至無窮遠，近焦距0.25m～0.6m可調
◆ 對探測器采用PID恒溫控制，自帶全量程溫度補償，避免了環境溫度對測量精度的影響
◆ 1：1高亮度綠色LED光源或可視目鏡，清晰顯示被測目標的位置及大小
◆ 兼具雙色和單色測溫功能
◆ 雙色模式下，顯示能量百分比，并有鏡頭臟檢測功能
◆ 采用工業級長壽命黃光OLED屏為顯示界面，人機界面友好
◆ 豐富的外設接口：2路獨立的模擬量輸出、2路報警輸出、1路電平輸出以及1路RS485通訊接口
◆ 軟硬件等抗干擾設計提高系統穩定性，可抗2500VDC脈沖群干擾
◆ 有抗氧化測量功能，測量時不受氧化物的影響
◆ 最多支持26臺測溫儀總線級聯，通過PC實現網絡化控
|
型號 |
DCTQ-7014 |
DCTQ-7018 |
DCTQ-7025 |
DCTQ-7032 |
|
|
測溫范圍 |
700℃～1400℃ |
700℃～1800℃ |
700℃～2500℃ |
700℃～3200℃ |
|
|
探測器 |
Si/Si（疊層硅） |
||||
|
單色工作波長 |
1.08μm |
||||
|
比色工作波長 |
波長1：（0.7～1.08）μm；波長 2：1.08μm |
||||
|
主要應用 |
熱軋、線棒材、金屬鍛造、鑄造、感應加熱、溶化的玻璃、水泥窯、半導體、真空爐、多晶硅、單晶硅 |
高溫爐、石墨爐、真空爐、半導體 |
|||
|
距離系數 |
60：1 |
標準100：1， 60：1需定制 |
200：1 |
||
|
測量距離 |
標準焦距：0.35m至無窮遠可調；近焦距：0.2m～0.5m |
||||
|
測量精度 |
±0.5%T（T為測量溫度值） |
||||
|
分辨率 |
0.1℃ |
||||
|
重復精度 |
±2℃ |
||||
|
單色系數 |
0.100～1.100，步距0.001可調。 |
||||
|
雙色系數 |
0.850～1.150，步距0.001可調。 |
||||
|
響應時間 |
最快5ms，5ms-99.99s可調節 |
||||
|
信號處理 |
峰值、谷值、平均值，環境溫度過高過低報警，單色、雙色可切換，掉電保護等功能 |
||||
|
輸出 |
第一組多種模擬量輸出（4mA～20mA，0mA～20mA，0V～5V，0V～10V可切換）， 輸出分辨率16bit，精確到0.1℃，電流環輸出最大負載600Ω，電壓輸出允許電流10mA |
||||
|
第二組模擬量輸出4mA～20mA，分辨率16bit，精確到0.1℃，電流環輸出最大負載600Ω |
|||||
|
報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制， 導通電阻≤2Ω，最大允許電壓AC42V或DC60V，最大允許電流120mA，響應時間2ms |
|||||
|
PNP電平輸出（輸出電流100mA，帶過載保護） |
|||||
|
RS485輸出，可實現參數修改，數據記錄和查詢等功能 |
|||||
|
顯示方式 |
采用工業級自發光OLED顯示屏 |
||||
|
供電電源 |
DC（20～30）V，帶過壓、過流、短路保護，功耗：5W（24V@200mA） 內置EMI濾波器，可抗2500VDC脈沖群的干擾。 |
||||
|
預熱時間 |
內置40℃恒溫加熱器，通電10min后測溫。內置全程溫度補償， 測溫精度幾乎不受環境溫度的影響。 |
||||
|
瞄準方式 |
可見高亮度綠燈或目鏡瞄準，2選1 |
||||
|
接口 |
進口密封插頭和12芯高溫屏蔽電纜 |
||||
|
使用環境 |
不帶水冷：-20℃～+60℃，吹掃壓力為0.1MPa，流量為6L/ min 帶水冷：-20℃～+200℃，冷卻水壓力為0.2MPa，流量為2L/min |
||||
|
防護等級 |
IP65 |
||||
|
測溫范圍 |
250℃～1200℃ |
350℃～1400℃，下限溫度也可以延伸到300℃ |
400℃～2000℃ |
450℃～2500℃ |
|
探測器 |
InGaAs/InGaAs（疊層銦鎵砷） |
|||
|
單色工作波長 |
1.7μm |
|||
|
比色工作波長 |
波長1：（0.9～1.7）μm 波長 2：1.7μm |
波長1：（1.25～1.7）μm 波長 2：1.7μm |
||
|
主要應用 |
有色金屬加工、鍍鋅線、低發射率材料溫度測量（鋁、銅、鋅等） |
熱軋、線棒材、有色金屬加工、感應加熱、 鍍鋅線 |
激光加熱或真空爐 |
|
|
距離系數 |
30：1 |
60：1 |
100：1 |
200：1 |
|
測量距離 |
標準焦距：0.35m至無窮遠可調，近焦距：0.15m～0.5m |
|||
|
測量精度 |
±0.5%T（T為測量溫度值） |
|||
|
分辨率 |
0.1℃ |
|||
|
重復精度 |
±2℃ |
|||
|
單色系數 |
0.100～1.100，步距0.001可調。 |
|||
|
雙色系數 |
0.850～1.150，步距0.001可調。 |
|||
|
響應時間 |
最快5ms，5ms-99.99s可調節 |
|||
|
信號處理 |
峰值、谷值、平均值，環境溫度過高過低報警，單色、雙色可切換，掉電保護等功能 |
|||
|
輸出 |
第一組多種模擬量輸出（4mA～20mA，0mA～20mA，0V～5V，0V～10V可切換）， 輸出分辨率16bit，精確到0.1℃，電流環輸出最大負載600Ω，電壓輸出允許電流10mA |
|||
|
第二組模擬量輸出4mA～20mA，分辨率16bit，精確到0.1℃，電流環輸出最大負載600Ω |
||||
|
報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制， 導通電阻≤2Ω，最大允許電壓AC42V或DC60V，最大允許電流120mA，響應時間2ms |
||||
|
PNP電平輸出（輸出電流100mA，帶過載保護） |
||||
|
RS485輸出，可實現參數修改，數據記錄和查詢等功能 |
||||
|
顯示方式 |
采用工業級自發光OLED顯示屏 |
|||
|
供電電源 |
DC（20～30）V，帶過壓、過流、短路保護，功耗：5W（24V@200mA） 內置EMI濾波器，可抗2500VDC脈沖群的干擾。 |
|||
|
預熱時間 |
內置40℃恒溫加熱器，通電10min后測溫。內置全程溫度補償，測溫精度幾乎不受環境溫度的影響。 |
|||
|
瞄準方式 |
可見高亮度綠燈或目鏡瞄準，2選1 |
|||
|
接口 |
采用全密封插頭和12芯高溫屏蔽電纜 |
|||
|
使用環境 |
不帶水冷：-20℃～+60℃，吹掃壓力為0.1MPa，流量為6L/ min 帶水冷：-20℃～+120℃，冷卻水壓力為0.2MPa，流量為2L/min |
|||
|
防護等級 |
IP65 |
|||
