EL-ST-3514M 單晶硅碳化硅反應真空爐紅外測溫儀
EL-ST-3514M 單晶硅碳化硅反應真空爐紅外測溫儀
EL-ST-3514M 單晶硅碳化硅反應真空爐紅外測溫儀
產品介紹
EL-ST-XX系列雙色紅外測溫儀可廣泛應用于冶金行業（線棒材、熱軋板、鍛造）和鑄造行業，水泥窯，感應加熱，單晶硅和多晶硅等各種工業場合溫度的測量。尤其適用于遠距離測量小目標、發射率易變化的材料以及有強烈衰減的場合精確溫度的測量。

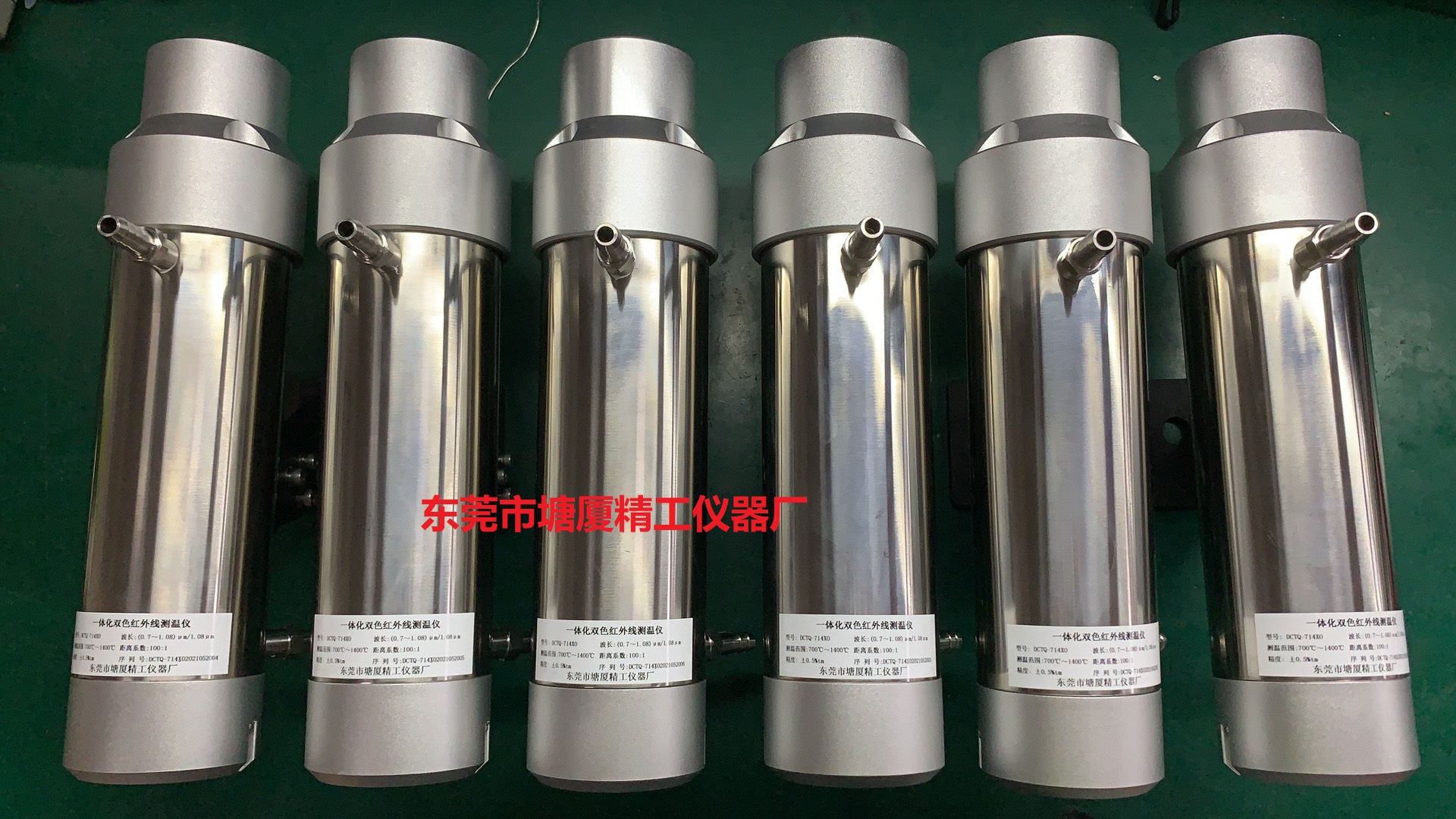

EL-ST-XX系列雙色測溫儀具有堅固的外形，采用不銹鋼機芯（機芯直徑僅為59mm），標配不銹鋼防護套（帶吹掃和冷卻功能），防護等級IP65，密封部件采用耐高溫橡膠，適用于各種工業高溫場合。
雙色紅外測溫儀檢測目標在水汽、灰塵、目標大小變化、部分被遮擋、發射率變化等環境中，即使檢測信號衰減95%，也不會對測溫結果有任何影響。軟硬件設計，適用于100萬倍CPU信號的處理，可以滿足用戶對儀器精度、重復性、等各方面的要求。
產品特點
2 雙色紅外測溫儀測溫范圍覆蓋300℃～2500℃
2 測溫精度可達0.5%,重復精度為2℃，部分產品分辨率達0.1℃
2 雙色紅外測溫儀響應時間10ms～99.99s可調

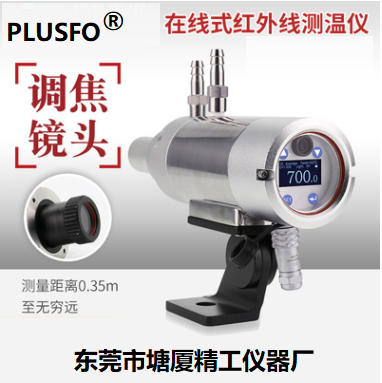

2 雙色紅外測溫儀采用可調焦鏡頭，測量距離0.35m至無窮遠
2 雙色紅外測溫儀對探測器采用PID恒溫控制，消除環境溫度對測量的影響
2 1：1高亮度綠色LED光源或可視目鏡，清晰顯示被測目標的位置及大小
2 雙色紅外測溫儀兼具雙色和單色測溫功能
2 雙色模式下，有鏡頭臟檢測功能
2 采用工業級OLED屏為顯示界面，人機界面友好
2 多功能外設接口：2路獨立的模擬量輸出、2路報警輸出、
1路電平輸出以及1路RS485通訊接口。
2 軟硬件等抗干擾設計提高系統穩定性，可抗2500VDC脈沖群干擾
2 有抗氧化測量功能，測量時不受氧化物的影響
2 最多支持多臺測溫儀總線級聯，通過PC實現網絡化控制
|
型號
|
EL-ST-
SR-6016-M
|
EL-ST-
SR-7018-M
|
EL-ST-
SR-8025-M
|
EL-ST-
GR-3010-M
|
EL-ST-
GR-3514-M
|
|
測溫范圍（℃）
|
600～1600
|
700～1800
|
800～2500
|
300～1000
|
350～1400
|
|
探測器
|
Si/Si（疊層硅）
|
InGaAs/InGaAs（疊層銦鎵砷）
|
|
工作波長
|
波長1：（0.7～1.08）μm
波長 2：1.08μm
|
波長1：（0.9～1.7）μm
波長2：1.7μm
|
|
主要應用
|
熱軋、線棒材、金屬鍛造、鑄造、真空爐、
感應加熱、溶化的玻璃、水泥窯、半導體
|
熱軋、線棒材、有色金屬加工、
感應加熱、鍍鋅線
|
|
距離系數
|
60：1
|
100：1
|
100：1或200：1
|
30：1
|
60：1
|
|
測量距離
|
0.35m至無窮遠可調
|
|
測量精度
|
±0.5%tm℃（tm為測溫范圍上限值）
|
|
分辨率
|
0.1℃
|
1℃
|
|
重復精度
|
±2℃
|
|
單色系數
|
0.100～1.000，步距0.001可調。
|
|
雙色系數
|
0.850～1.150，步距0.001可調。
|
|
響應時間
|
10ms～99.99s可調
|
|
信號處理
|
峰值、谷值、平均值，環境溫度過高過低報警，單色、雙色可切換，掉電保護等功能
|
|
輸出
|
多種模擬量輸出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可選），
分辨率0.1℃，電流環輸出最大負載600Ω，電壓輸出允許電流10mA
|
|
模擬量12bit輸出4mA～20mA，分辨率1℃，電流環輸出最大負載600Ω
|
|
報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制，
導通電阻≤25Ω，最大允許電壓AC60V或DC60V，最大允許電流120mA，響應時間2ms
|
|
PNP電平輸出（輸出電流100mA，帶過載保護）
|
|
RS485輸出，可實現參數修改，數據記錄和查詢等功能
|
|
顯示方式
|
采用工業級自發光OLED顯示屏
|
|
供電電源
|
DC（20～30）V，帶過壓、過流、短路保護，功耗：5W（24V@200mA）
內置EMI濾波器，可抗2500VDC脈沖群的干擾。
|
|
預熱時間
|
內置恒溫加熱器，通電10min后測溫
|
|
瞄準方式
|
內置可見高亮度綠燈或目鏡瞄準
|
|
接口
|
采用德國binder密封插頭和12芯耐高溫屏蔽電纜（長度2.5m）
|
|
使用環境
|
不帶水冷：-30℃～+55℃，吹掃壓力為0.1MPa，流量為6L/ min
帶水冷：-30℃～+120℃， 冷卻水壓力為0.2MPa，流量為2L/min
|
|
防護等級
|
IP65
|
|
