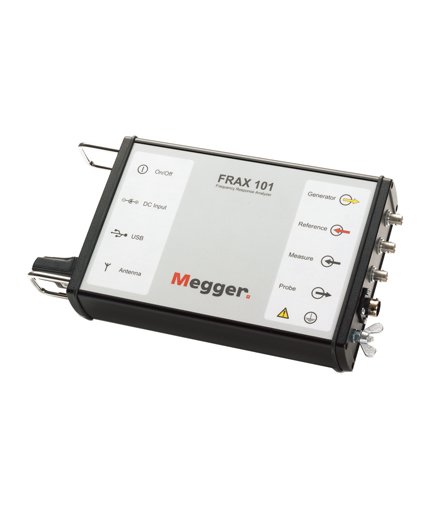

?FRAX101掃頻頻率響應分析儀，簡稱SFRA，是一種用于檢查和發現電力變壓器繞阻變形或其它機械電氣問題的智能儀器。
?首*，對一個健康的變壓器測出響應曲線，作為“指紋”，該曲線用于變壓器經過運輸，遭受嚴重出口短路或當變壓器運行年代較長后的預防性試驗曲線進行比對。
頻率響應分析法可以檢測出的可能問題：
?鐵芯移位
?鐵芯接地故障
?繞組變形和移位
?匝間短路或開路
?局部線圈倒塌
?綁帶松動
?夾件斷裂
FRAX101/FRAX99變壓器繞組變形測試儀產品特點：
?高精度
?無線藍牙通信
?FRAX101體積小，重量輕
?隔離的USB接口
?示教式，使用便捷
?FRAX101使用靈活，安全
?FRAX101功能強大的分析軟件
| 頻響分析方式： | 連續掃頻 |
| 頻率范圍： | 1Hz－10MHz，用戶選擇 |
| 測量點數： | 用戶選擇，以*數間隔 |
| 動態范圍： | ＞-120dB |
| 準確度： | 在-100dB時，準確度為±0.5dB |
| 積分時間： | 用戶選擇（默認值：12個周期=現行頻率的10%） |
| 軟件系統： | FRAX for Windows 2000/XP |
| PC通信接口： | 隔離USB和藍牙 |
| 推薦的校準周期： | 3年 |
| 模擬輸出 |
|
| 通道數： | 1 |
| 頻率范圍： | 1Hz-10MHz |
| 電壓輸出： | 峰-峰值10V（在50Ω時） |
| 輸出阻抗： | 50Ω |
| 保護： | 短路保護 |
| 模擬輸入 |
|
| 通道數： | 2 |
| 采樣方式： | 同步采樣 |
| 頻率范圍： | 1Hz-10MHz |
| 輸入阻抗： | 50Ω |
| 采樣率： | 100MS/s |
| 物理特性 |
|
| 儀器重量： | 1.5Kg（含AC/DC電源適配器） |
| 尺寸： | 250×169×52mm； 310×169×52mm（帶提手和端子） |
| 輸入電壓： | 90-135V AC和170-264V AC，47-63Hz（電源適配器）或者可選電池 |
| 環境 |
|
| 運行環境溫度： | -20℃-50℃ |
| 存儲環境溫度： | -20℃-70℃ |
| 運行相對濕度： | ＜90%無凝露 |
| 存儲相對濕度： | ＜90%，無凝露 |
