產品編號：P01139703
產品介紹

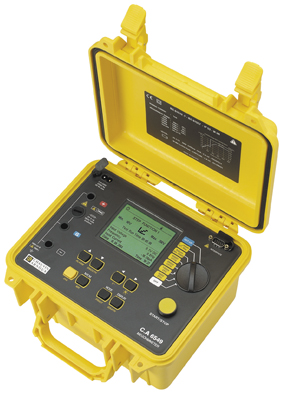

CA6549為一全自動測試、帶圖形顯示屏幕的多功能絕緣電阻測試儀。具有多段可選的測試電壓，并可自行組態設置（從40V到5100V）；同時可對所測得得絕緣電阻值，進行參考溫度的計算修正。CA6549是目前市場上唯一具有圖形（趨勢圖）和數字雙重顯示的絕緣電阻測量?jī)x器，采用大型圖型液晶屏幕，可同時顯示5行字元數字顯示或絕緣電阻趨勢圖型。同時，可預先設置三組步階電壓測試設定，每一個設定可設置5階的步階電壓。經由RS-232通訊接口，操作人員可使用DataView® 軟件（選購）對其進行組態或進行操作；同時，經由DataView®軟件，測量結果數據可導入PC，直接生成報表并通過打印機打印輸出。
產品特點
1.測試電壓可自行組態設置（從40V到5100V），并有固定測試電壓值：500V、1000V、2500V和5000V可直接選擇
2.絕緣電阻測量范圍：從30kΩ 到10TΩ
3.自動步階電壓測試（步階電壓和持續時間可自行設置）- 可預先設置、存儲三組設定值，每組皆可可設置5階步階電壓值。
4.可計算電阻讀值的溫度補償（參考溫度的絕緣電阻值）
5.自動計算DAR、PI及DD值
6.直接測量及顯示測量絕緣電阻值、測試電壓、運行時間、電容和漏電流等
7.當檢測到被測物帶電壓（未斷電），則儀器自動禁止測量
8.測試結束后自動放電，并顯示放電電壓
9.大型圖形液晶屏，可顯示5行字元數字，或絕緣電阻測量趨勢圖等測量結果
10.強固防護外殼
11.具RS-232通訊接口，支持外接串口打印機（選購）直接打印測量結果
12.具128kB內存，可存儲測量數據
13.可經由PC遠程控制（選購 DataView 軟件）
產品應用
1.測量電纜、變壓器、電動機、發電機等絕緣及繞組絕緣等
2.高阻或高吸收測試
3.單點快速測試
4.定時測量
5.吸收比（DAR）及極化指數（PI）測試
6.多層絕緣電纜測試（DD）
7.長時間運行的老舊設備
8.電動機絕緣電阻測量
9.計算機控制生產線測試
10.預防性維護，可經由PC儲存測量數據并進行趨勢分析
11.依據測量需求，用戶自選測試電壓進行絕緣電阻測量
| 法國CA6549絕緣電阻測試儀5000V-技術參數 | |
| 測量 | |
| 絕緣電阻 |
固定測試電壓：500/1,000/2,500/5,000 V 可調測試電壓：40V ~ 5,100V (以10V或100V遞增) 測量范圍： 500V：10kΩ ~ 2 TΩ 1,000V：10kΩ ~ 4 TΩ 2,500V：10kΩ ~ 10 TΩ 5,000V：10kΩ ~ 10 TΩ |
| 電壓 | 1 至 5,100V (15Hz 至 500Hz 或DC) |
| 電容 | 0.001 至 49.99F |
| 泄露電流 | 0.000nA 至 3,000μA |
| 功能 | |
| 顯示屏 | 圖型點陣 LCD |
| 背光 | 有 |
| 可組態設置告警 | 有 |
| 平滑顯示 | 有 |
| 可組態設置時間 | 有 |
| 計算參數 | DAR(電介質吸收比)-PI(極化指數)及DD(電介質放電指數) |
| 步長電壓模式 | 5階 |
| R（參考溫度To）計算 | 有 |
| 鎖定測試電壓 | 有 |
| R(t) | 記錄并可直接顯示 |
| 數據存儲內存 | 128 kB |
| 通訊接口 | RS 232 |
| 直接打印結果 | 透過串行或并行打印機 |
| PC軟件 | DataView®（選購） |
| 電源 | 可充電鎳氫電池（9.6V – 3.5 AH NiMH） |
| 電池壽命 | 30天，每天10次DAR 和5次PI測試 |
| 電氣安規 | IEC 61010-1 （Cat. III 1,000V 或 Cat. I 2,500V） 及IEC 61557 |
| 外型尺寸 | 270 x 250 x 180 mm |
| 重量 | 4.3 kg |
