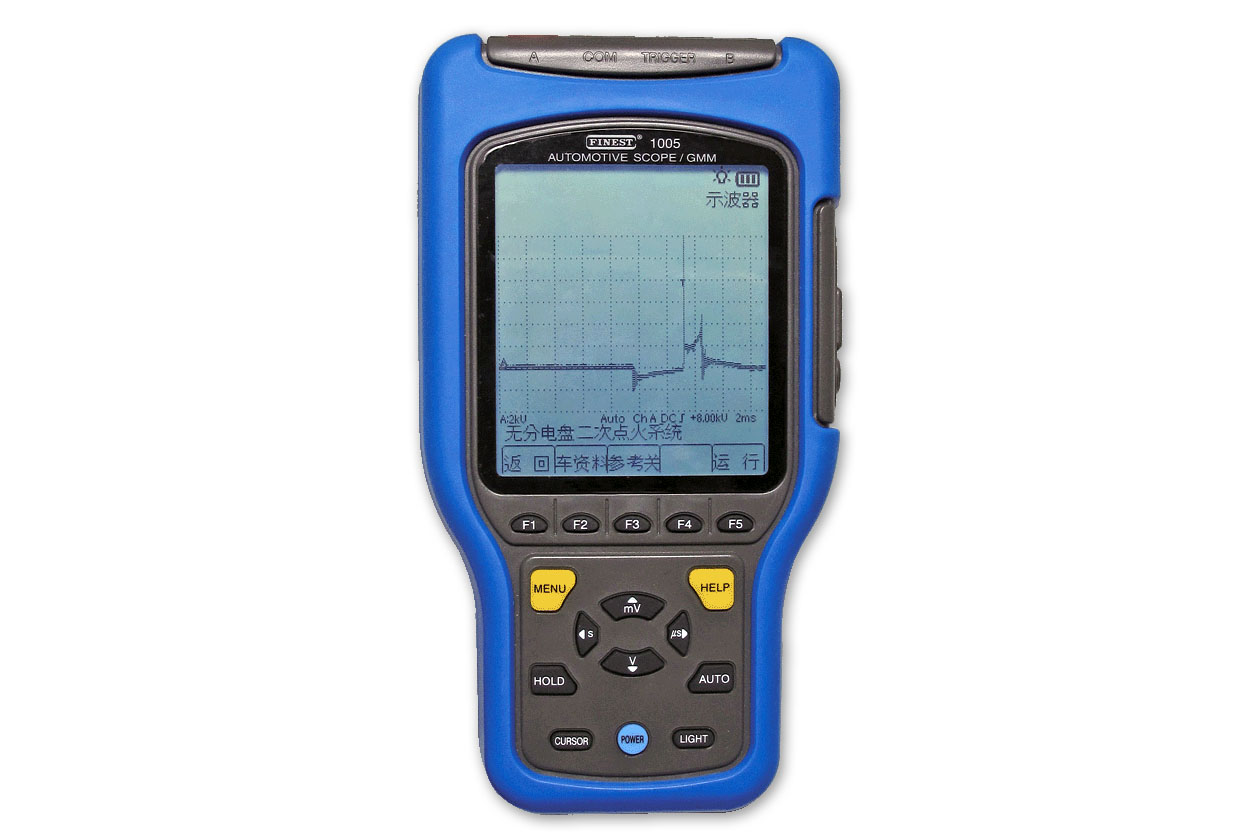

F1005全功能汽車故障診斷示波器
當今，汽車車載診斷系統對于精確定位故障已經有了長遠的發展，雖然它涵蓋感測器/驅動器/連接器和終端設備的故障檢測，但是它并不夠完善，由于在檢測時無法及時捕捉中短暫和間歇性“無代碼”故障，可能導致汽車出現驅動性嚴重問題。因此，解讀汽車“無代碼”故障，一直是眾多汽車維修技師真正的挑戰。

F1005綜合全功能汽車示波診斷器/汽車萬用表是功能強大的、多功能（二合一）工具，它能有效用于診斷和排解汽車電子系統中難以捕捉的、“無代碼”的驅動性問題。

產品特點
25兆取樣速度 [樣本/秒] （雙通道）
信號成型
中文菜單
真有效值圖形萬用表
獨特的“瞬時捕捉”模式，即時顯示及存儲異常信號
預先設置可以令用戶方便快速的檢測汽車各個系統和傳感器，驅動器的問題
強大的內置中文數據庫，包括操作理論，測試程序，連接方法，參考波形，常見故障的疑難排解
方便易用的功能表和大量的預置和自動配置
二次點火系統測試
柴油機系統測試
USB介面，支援代碼和數據庫的更新
技術參數示波器圖形萬用表附件
工作溫度 0 °C至40 °C （32 °F至104 °F）
儲存溫度 -20 °C至60 °C （-4 °F至140 °F）
相對濕度 0 %至80 % 或0 °C至35 °C （32 °F至 95 °F）
0 %至70 % 或0 °C至55 °C （32 °F至131 °F）
溫度系數 0.1 x （指定準確度） / °C （< 18 °C or > 28 °C ; < 64 °F or > 82 °F）
輸入和接地，最大電壓值 300 V
圖形萬用表，基本 DC 準確度 0.3 %
帶寬 DC至 5 MHz （-3dB）
最大采樣速率 25 M /秒
圖形萬用表讀數 5,000
顯示 280 x 240 像素
參考波型 51
PC 連接 USB
電源 可充電池（外部 AC轉DC電）
電池使用時間 有背光4小時
尺寸（H x W x D） 9.06 x 4.72 x 1.97” （230 x 120 x 50 mm）
安全標準 CAT II 300 V per IEC 1010-1, UL 3111-1 and C22.2 No. 1010-1
水平
采樣率 25 兆樣本/秒
記錄長度 1000 點
數據刷新 實時，滾動
準確度 ± （0.1% + 1像素）
掃描率 5秒至24小時在1, 2, 5 次（GMM圖形萬用表模式）
1微秒至50分鐘在1, 2, 5 次（示波器模式）
垂直
帶寬 DC 至 5 MHz；-3 dB
分辨力 8 bit
通道 2通道
耦合方式 AC, DC, GND
輸入阻抗 1 MΩ / 70 pF
最大輸入電壓 300 V
電壓分配 50 mV至100 V在1, 2, 5 次
準確度 ± 3 %
觸發
觸發源 CH A, CH B, TRIGGER（外觸發）
靈敏度（CH A） < 1.0 div to 5 MHz
靈敏度（觸發） 0.2 V p-p
模式 單次、常態和自動
耦合方式 AC, DC
斜面 上升和下降斜面
其它
瞬時捕捉 示波器模式（對應部件次測試）
獲取模式 示波器模式
儲存設置 8個波形和設置
參考波形 51波形和設置
光標 時間和電壓
儀器設置 語言、對比度和格線
