·電動或熱藕電磁啟動裝置
·數字式記時器
·電流輸出高達30000A

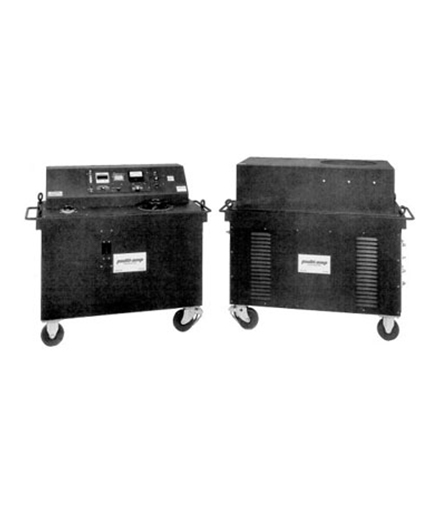

CB-360-DC直流斷路器測試儀說明
·本儀器是專為直流斷路器而設計的可移動的,高電流輸出的儀器
·具有可變高直流電流輸出,控制安全,過負載和短路保護等優點
CB-360-DC直流斷路器測試儀應用
·CB-360-DC 直流斷路器測試儀是為測試低壓斷路器而設計的
·提供校準性能和在直流斷路器上的電動或熱藕電磁啟動裝置的時間延長特性. 這是藉由在斷路器上模擬超負載或別的故障而完成的
CB-360-DC直流斷路器測試儀特點
·數字式記數器：作為一個特殊設計,數字計時器被用來測量在秒或周期測試中被用去的時間。它的特性是屏隔和噪音抑壓電路確保在非常嚴格的操作條件下操作也能精確和可靠的完成.為了消除輸電線頻率對記時器的精確度的影響，特在上面集合了一個晶控振蕩器
·計時器控制電路：這個線路自動地啟動記時器當輸出被激勵的時候和自動地停止記時器.而且儀器在測試中的電壓會越來越高. 這個電路需要用開關來選擇合適的模式來適應接著的試驗條件
·促動電流：這個模式用來測試一個沒有輔助觸點的裝置, 例如單極斷路器。當輸出電流被中斷的時候，計時器*回停止
·常閉：這個模式用來測試有常閉觸點的裝置。在觸點打開， 輸出電壓逐步變大的時候, 計時器停止
·輸出連接線路：為容許在實驗中直接連接各種類型的抽出式斷路器，CB-360- DC被裝備了一個刺穿適配器面板和CBS-1和CBS-2刺穿裝置。請參考MEGGER斷路器的刺穿裝置去決定應該使用的哪種內藏的穿刺裝置，如果內藏的穿刺裝置都不能測試所有的斷路器，那么請參考CBS-3可選擇穿刺裝置表
·過載保護：這個測試裝置提供了斷路器，過載續電器和保險絲來保護它遠離極端或者延長超載。此外，在輸出部分又用強迫通風來冷卻并且裝置了一個如果整流器反常加熱*會啟動的空氣溫度敏感互鎖開關
·外觀設置：安全并且移動方便。本測試儀器被分為上下兩件的粗糙的外殼所圍著，并且其每個部件都設計為低重心，大輪腳和大鏈鉤來便于搬運和移動
