TM200数字式时间测试表
TM200数字式定时器便是一个理想选择。它的准确度高，应用范围广阔，外型袖珍，适合于变电站的维护工作中应用。

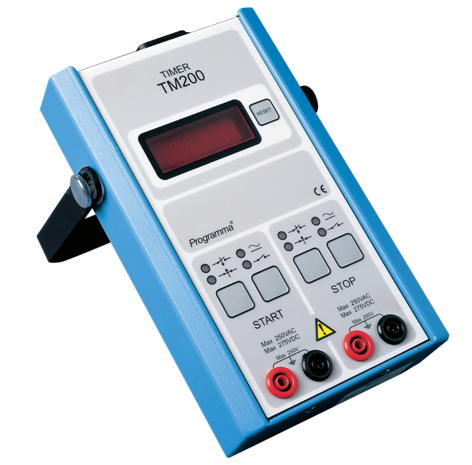

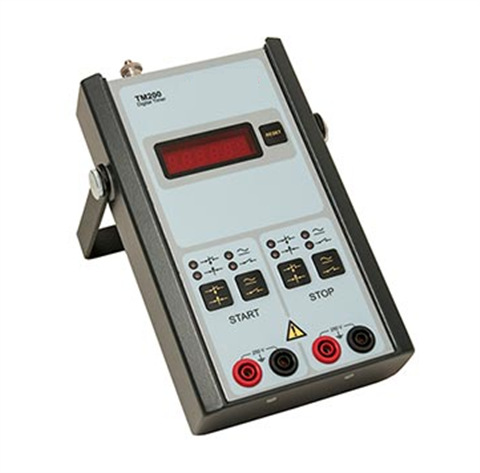

TM200数字式定时器
· 坚固袖珍
· 准确
· 广阔的应用范围
· 接触或电压触发
当使用CSU600A电流供应设备或ODEN A一次电流注入测试系统时往往需要一个定时器；使用SVERKER 650测试继电器时，若要测量多个时间周期，也需要额外的定时器。
定时器TM200便是一个理想选择。它的准确度高，应用范围广阔，外型袖珍，适合于变电站的维护工作中应用。
TM200 规格
|
在额定输入电压与 +25°C (77°F) 环境温度下各个规格数值有效。规格如有变更，恕不另行通知。 |
|
|
环境 |
|
|
应用领域 |
本仪器的预期用途是用于变电站与其他要求严苛的工业环境中。 |
|
温度 |
|
|
操作温度 |
0°C 至 +50°C （32°F 至 122°F） |
|
储存温度与运输温度 |
-20°C 至 +70°C （-4°F 至 +158°F） |
|
湿度 |
5% – 95% 相对湿度,非冷凝 |
|
高度 |
海拔低于 2000m |
|
CE 标记 |
|
|
LVD |
2006/95/EC |
|
EMC |
2004/108/EC |
|
概况 |
|
|
电源电压 |
115/230V 交流电(可选), 50/60Hz |
|
功率消耗 |
20VA |
|
尺寸 |
|
|
仪器，不含把手 |
195x115x49mm (7.7”x4.5”x1.9”） |
|
仪器，含把手 |
252x132x49mm (9.9”x5.2”x1.9”） |
|
重量 |
1.0kg (2.2lbs) 2.7kg (6lbs)，含配件与 |
|
|
运输箱 |
|
试验导线套件，带防触触点 |
4 x 2m (6.6ft)，2.5 mm2 |
|
测量部分 |
|
|
范围 |
0-999.999 s |
|
分辨率 |
1ms |
|
不精确度 |
直流电：显示值的 ±0.02% ±1ms 交流电：在 110V、50Hz 条件下，显示值的 ±0.02% ±2ms |
|
过滤器弹跳 |
2 ms |
|
计时器输入值 |
|||
|
输入电压最大值 |
交流电/直流电 250V |
|
|
|
电压模式 |
|||
|
参数 |
最小值 |
最大值 |
单位 |
|
触发电平（红色端子正极） |
8 |
20 |
V |
|
触发电平（红色端子负极） |
-20 |
-8 |
V |
|
触发电平下的输入电流（直流电）红色端子正极 |
0.7 |
2.0 |
mA（直流电） |
|
触发电平下的输入电流（直流电）黑色端子正极 |
4 |
12 |
mA（直流电） |
|
触点模式 |
|||
|
参数 |
最小值 |
最大值 |
单位 |
|
闭合触点检测 |
0 |
1 |
KΩ |
|
断开触点检测 |
4 |
|
KΩ |
|
断路电压 |
17 |
20 |
V （直流电） |
|
短路电流 |
8 |
13 |
mA（直流电） |
|
参数 |
最大值 |
单位 |
|
250V 直流电时，红色端子正极 |
8 |
mA（直流电） |
|
250V 直流电时，黑色端子正极 |
150 |
mA（直流电） |
|
250V 交流电时 |
80 |
mA（直流电） |
|
参数 |
最大值 |
单位 |
|
250V 直流电时，红色端子正极 |
8 |
mA（直流电） |
|
250V 直流电时，黑色端子正极 |
12 |
mA（直流电） |
|
|
|
|
|
250V 直流电时 |
15 |
mA （交流电均方根值） |
