DIT2-XX紅外比色測溫儀 選型資料
DIT2-XX紅外比色測溫儀采用雙色測溫方法，即通過目標物體輻刺的兩個紅外波段的能量比值來確定被測物體的溫度。因測量結果取決于兩個波段輻刺功率之比，所以，輻射能最的部分損失對測是結果沒有影響，可克轂傳輸介活有灰塵、煙喜、水汽，視場局部速擋和測是距商查化造成的幕射能量意減而引起的測是誤差，特別活用于相對惡劣的測溫環境
紅外比色測溫儀金屬熱加工付程中，金屬表面不可避免會快速第化形成氧化層，化層會融溫度查化脫落或者被型(例乳鋼生產線)，被型氧化皮和金屬本體形成回睡，使得氧化是的溫度低于金屬本體溫度。雙色測溫儀可以很好的克服因此引起的測是誤差，使得生產工藝數據可靠且商散性小，便于工藝分析。
比色紅外測溫對于真空或保護氣體加熱系統也具有優勢，可以克服坡璃窗口材料引起的測基誤差，讓測都信更接近真值
DIT2-XX比色測溫儀具有目視瞄準系統，非常方便用戶安裝及實時查看測溫儀是否對準目標，對于密封環境的測量系統，目視瞄準還可以作為爐內工況的觀察窗口.
DIT2-XX紅外比色測溫儀真有豐富的功能，實時高亮溫度測最值顯示，用戶可選測最方式，測量模式，測溫速度，輸出規格設置，充全滿足客戶各種現場使用需求。人機交互簡單，方便，
DIT1-XX紅外單色溫度計在使用過程中，會遇到以下幾種原因引起的測量誤差:
1、材料菜化表面狀態發生改變，或者范化物和原材開公而引起較大的測最?yuàn)什?
2、材料本身發射率較低而引起的測量誤差
3、滿量環境惡劣(粉塵，煙露，水蒸氣等)而引起的測最誤差
4、測量孔徑不能充全滿足測溫儀的視場需求而引起的測量誤差
產品介紹
DIT2-XX雙色紅外測溫儀可廣泛應用于冶金行業（線棒材、熱軋板、鍛造）和鑄造行業，水泥窯，感應加熱，單晶硅和多晶硅等各種工業場合溫度的測量。尤其適用于遠距離測量小目標、發射率易變化的材料以及有強烈衰減的場合精確溫度的測量。

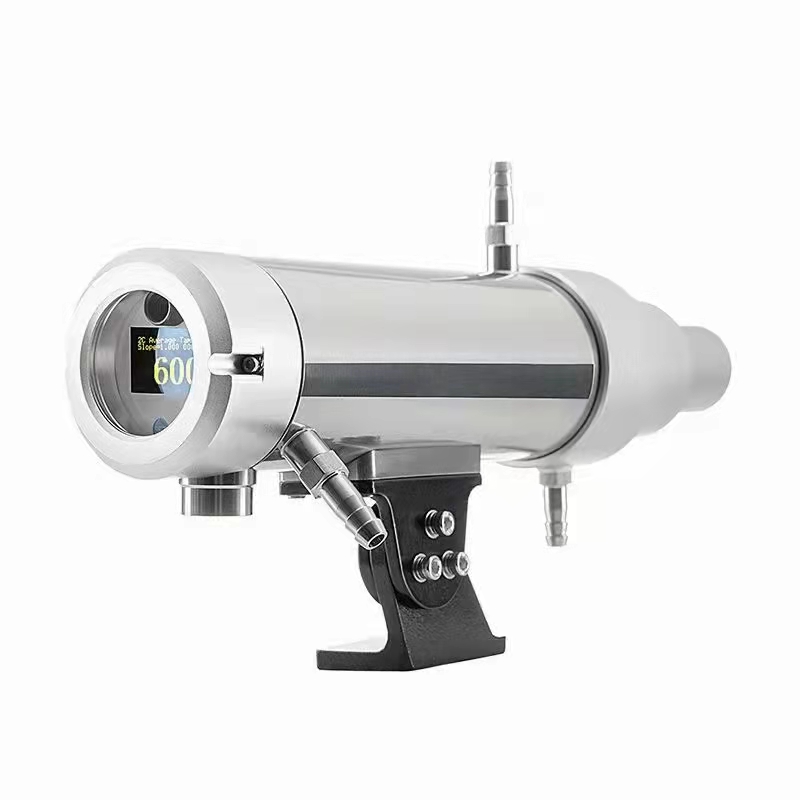

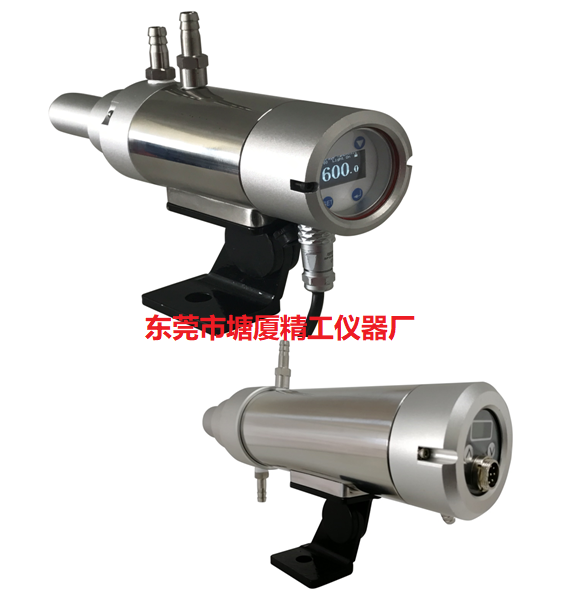

DIT2-XX紅外雙色測溫儀具有結實的外形設計，采用304不銹鋼材料機芯（機芯直徑58mm），標配不銹鋼防護套，帶吹掃和冷卻功能，進口密封部件采用耐高溫橡膠件，達到IP65防護等級，適用于各種工業鋼廠及半導體真空爐或熱風爐火純工作場合。軟硬件智能設計，適用于高速百萬倍信號的網格CPU處理器，可以滿足用戶對紅外測溫儀測量精度、測量重復性高、帶瞄準方式、高速信號微機處理超快速響應等功能。
DIT2-XX紅外雙色測溫儀檢測目標在水汽、灰塵、目標大小變化、部分被遮擋、發射率變化等環境中，即使檢測信號衰減95%，也不會對測溫結果有任何影響。軟硬件設計，適用于一百萬倍信號的處理，可以滿足用戶對儀器精度、重復性、等各方面的要求。
產品特點
o 在線高溫計測溫范圍覆蓋350℃～3000℃
o 紅外測溫儀測溫精度可達0.5%,重復精度為2℃，分辨率0.1℃
o 紅外高溫計響應時間10ms～99.99s可調

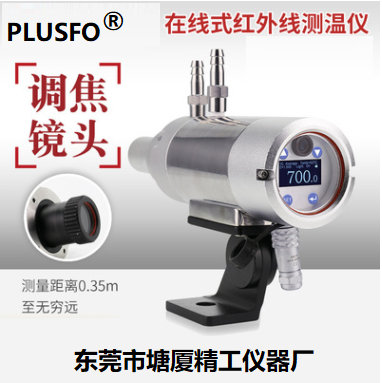

o 紅外測溫儀采用可調焦鏡頭，測量距離0.35m至無窮遠
o 紅外測溫儀對探測器采用PID恒溫控制，消除環境溫度對測量的影響
o 紅外測溫儀1:1高亮度綠色LED光源或可視目鏡，清晰顯示被測目標的位置及大小
o 兼具雙色和單色測溫功能
o 紅外測溫儀雙色模式下，有鏡頭臟檢測功能
o 采用工業級OLED屏為顯示界面，人機界面友好
o 紅外測溫儀多功能外設接口：2路獨立的模擬量輸出、2路報警輸出、1路電平輸出以及1路RS485通訊接口
o 軟硬件等抗干擾設計提高系統穩定性，可抗2500VDC脈沖群干擾，有抗氧化測量功能，測量時不受氧化物的影響
技術參數
|
線棒材、熱軋鋼坯、鍛造、熔鑄爐，水泥窯爐，真空感應加熱爐，單晶硅爐、多晶硅爐、熱風爐、燒結爐 |
|||||
|
測溫范圍（℃） |
600～1600 |
700～1800 |
700～3000 |
350～1400 |
400～2000 |
|
探測器 |
Si/Si（疊層硅） |
InGaAs/InGaAs（疊層銦鎵砷） |
|||
|
工作波長 |
波長1：（0.7～1.08）μm 波長2：1.08μm |
波長1：（0.9～1.7）μm 波長2：1.7μm |
|||
|
主要應用 |
熱軋、線棒材、金屬鍛造、鑄造、真空爐、 感應加熱、溶化的玻璃、水泥窯、半導體 |
熱軋、線棒材、有色金屬加工、 感應加熱、鍍鋅線 |
|||
|
距離系數 |
60：1 |
100：1 |
100:1或200：1 |
30:1或60：1 |
100：1 |
|
測量距離 |
0.35m至無窮遠可調 |
||||
|
測量精度 |
±0.5%tm℃（tm為測溫范圍上限值） |
||||
|
分辨率 |
0.1℃ |
0.1℃ |
|||
|
重復精度 |
±2℃ |
||||
|
單色系數 |
0.100～1.000，步距0.001可調。 |
||||
|
雙色系數 |
0.850～1.150，步距0.001可調。 |
||||
|
響應時間 |
10ms～99.99s可調 |
||||
|
信號處理 |
峰值、谷值、平均值，環境溫度過高過低報警，單色、雙色可切換，掉電保護等功能 |
||||
|
輸出 |
多種模擬量輸出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可選）， 分辨率0.1℃，電流環輸出最大負載600Ω，電壓輸出允許電流10mA |
||||
|
模擬量16bit輸出4mA～20mA，分辨率0.1℃，電流環輸出最大負載600Ω |
|||||
|
報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制， 導通電阻≤25Ω，最大允許電壓AC42V或DC60V，最大允許電流120mA，響應時間2ms |
|||||
|
PNP電平輸出（輸出電流100mA，帶過載保護） |
|||||
|
RS485輸出，可實現參數修改，數據記錄和查詢等功能 |
|||||
|
顯示方式 |
采用工業級自發光OLED顯示屏 |
||||
|
供電電源 |
DC（20～30）V，帶過壓、過流、短路保護，功耗：5W（24V@200mA）內置EMI濾波器，可抗2500VDC脈沖群的干擾。 |
||||
|
預熱時間 |
內置恒溫加熱器，通電10min后測溫 |
||||
|
瞄準方式 |
內置可見高亮度綠燈或目鏡瞄準 |
||||
|
接口 |
采用德國binder密封插頭和12芯耐高溫屏蔽電纜（長度2.5m） |
||||
|
使用環境 |
不帶水冷：-30℃～+55℃，吹掃壓力為0.1MPa，流量為6L/min 帶水冷：-30℃～+120℃， 冷卻水壓力為0.2MPa，流量為2L/min |
||||
|
防護等級 |
IP65 |
||||
