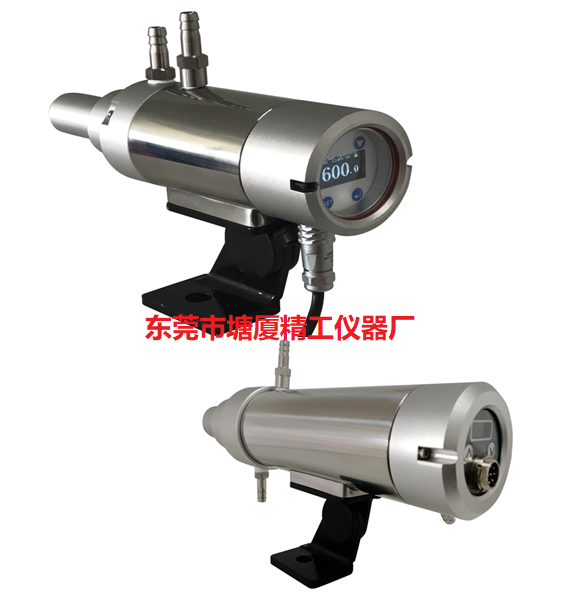

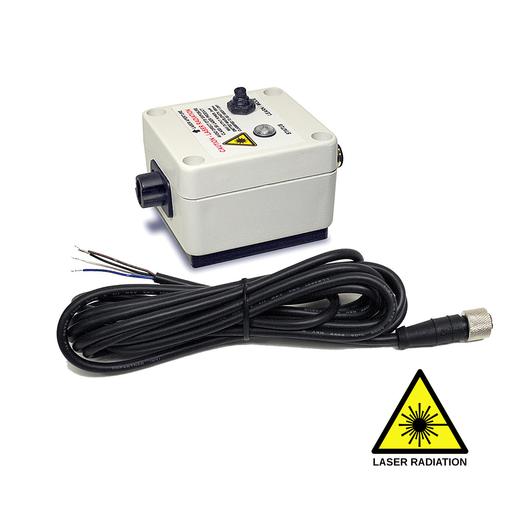

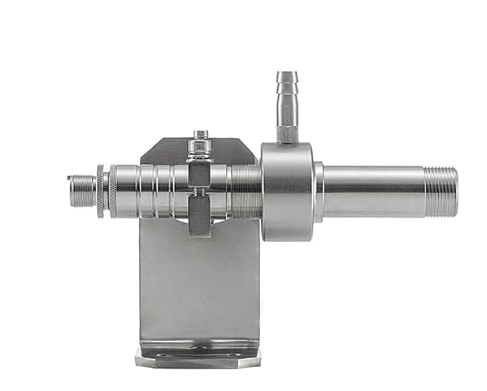

它使用手動可調焦鏡頭，消色差組合透鏡，高可靠性電路設計(低溫漂、全數字化測量設計方案、高集成度SOC芯片應用、可視化OLED操作界面)和軟件設計(環境溫度的補償、實時信號處理、異常信號的處理、各種應用環境軟件代碼的不斷優化)。這些特殊的設計，使PLUSFO-F系列光纖測溫儀可滿足各種苛刻工業現場和精確溫度控制的使用需求。
PLUSFO-F系列光纖測溫儀通過接收物體發出的窄波段輻射能量的總和來確定物體溫度。它采用先進的軟、硬件設計，具有超寬的動態范圍，較高的穩定性。

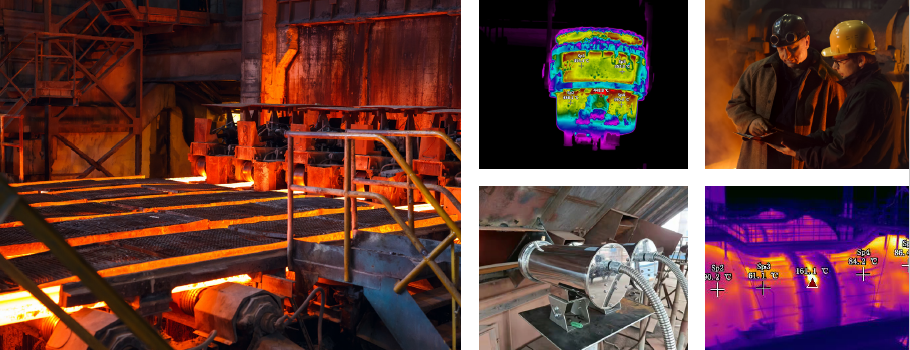

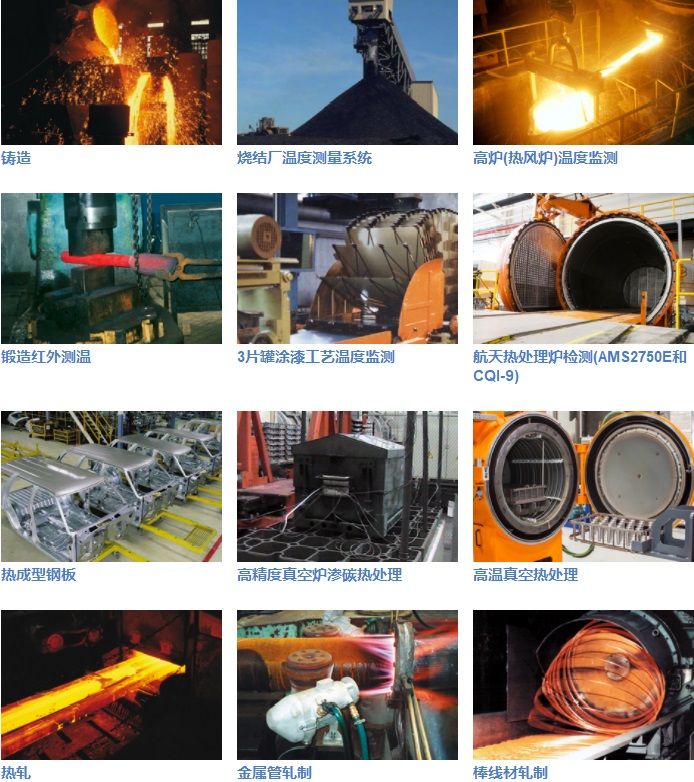

光纖測溫儀它可廣泛應用于冶金行業(線棒材、熱軋板、鍛造)和鍛造行業，熱處理，感應加熱，單晶硅和多晶硅等各種工業場合溫度的測量。除了適用于一般工業場合溫度的測量,也適用于安裝在電磁干擾較強和環境溫度較高的場合。
◆ 測溫范圍覆蓋300℃～3000℃
◆ 測溫精度可達0.5%
◆ 重復精度為2℃
◆ 響應時間5ms～99.99s可調
◆ 溫度分辨率0.1℃
◆ 采用可調焦鏡頭或定焦鏡頭
◆ 采用激光瞄準，清晰顯示出被測目標的位置及大小
◆ 對探測器采用PID恒溫控制，消除環境溫度對測量的影響
◆ 特殊設計的窄帶紅外濾色片，使檢測器受發射率的影響降低到最小
◆ 采用工業級OLED屏為顯示界面，人機界面友好
◆ 豐富的外設接口：2路獨立的模擬量輸出、2路報警輸出、1路電平輸出以及RS485通訊接口
◆ 軟硬件看門狗，硬件EMI濾波等設計提高系統穩定性，可抗2500VDC脈沖群干擾
◆ 最多支持26臺測溫儀總線級聯，通過PC實現網絡化控制
3、技術參數
|
型號 |
PLUSFO- F1600 |
PLUSFO-F2000 |
PLUSFO-F3000 |
PLUSFO-F1400 |
PLUSFO-F2200 |
PLUSFO-F3000 |
|
測溫范圍 |
600～1600℃ |
700～2000℃ |
700～3000℃ |
300～1400℃ |
350～2200℃ |
400～3000℃ |
|
工作波長 |
（0.85～1.1）μm |
（1.45～1.7）μm |
||||
|
探測器 |
Si（硅光電池） |
InGaAs（銦鎵砷） |
||||
|
主要應用 |
連鑄、熱軋、感應加熱、多晶硅和單晶硅， 高溫場合溫度的測量 |
感應加熱、熱處理、多晶硅和單晶硅， 高溫場合溫度的測量 |
||||
|
距離系數 |
150:1 |
200:1 |
150:1 |
200:1 |
||
|
測量距離 |
可調焦距0.15m至無窮遠可調 |
|||||
|
測量精度 |
±0.5%T（T為讀數溫度），更高精度的可定制 |
|||||
|
溫度分辨率 |
0.1℃ |
|||||
|
重復精度 |
±2℃ |
|||||
|
溫度系數 |
0.100～1.000，步距0.001可調 |
|||||
|
響應時間 |
5ms～99s可調節，更快速度可定制 |
|||||
|
信號處理 |
峰值、谷值、平均值，環境溫度過高過低報警，掉電保護等功能 |
|||||
|
輸出 |
第一組多種模擬量輸出（4mA～20mA，0mA～20mA，0V～5V，0V～10V可切換）， 輸出分辨率16bit，精確到0.1℃，電流環輸出最大負載600Ω，電壓輸出允許電流10mA |
|||||
|
第二組模擬量12bit輸出4mA～20mA，分辨率1℃，電流環輸出最大負載600Ω |
||||||
|
報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制，導通電阻≤2Ω， 最大允許電壓AC42V或DC60V，最大允許電流120mA，響應時間2ms |
||||||
|
PNP電平輸出（輸出電流100mA，帶過載保護） |
||||||
|
RS485輸出，可實現參數修改，數據記錄和查詢等功能 |
||||||
|
顯示方式 |
采用自發光工業級OLED顯示屏 |
|||||
|
供電電源 |
DC（20～30）V，功耗：5W（24V@200mA），帶過壓、過流、短路保護， 內置EMI濾波器、可抗2500VDC脈沖群的干擾。 |
|||||
|
環境溫度補償 |
內置40℃恒溫加熱器，全程溫度補償，測溫精度幾乎不受環境溫度的影響。 |
|||||
|
瞄準方式 |
內置可見紅色激光瞄準 |
|||||
|
使用環境 |
測溫儀：不帶水冷-20℃～+60℃，帶水冷；-20℃～+200℃， 鏡頭及光纖：-20℃～+250℃ |
|||||
|
防護等級 |
IP54 |
|||||
4、接線表
|
棕 |
紅 |
橙 |
黃 |
綠 |
藍 |
紫 |
灰 |
白 |
黑 |
粉紅 |
深藍色 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
+24V |
0V |
多種模擬量 |
(4～20) mA |
輸出信號地線 |
PNP 輸出 |
COMH |
NOH |
COML |
NOL |
A |
B |
|
電源輸入 |
模擬量輸出 |
上限報警輸出 |
下限報警輸出 |
RS485通訊接口 |
|||||||
多種方式模擬量輸出為：（4～20）mA、（0～20）mA、（0～5）V、（0～10）V可選，默認為（4～20）mA。
PNP輸出與上限報警同步。模擬量輸出與電源輸入相互隔離，RS485通訊接口與電源輸入隔離。
