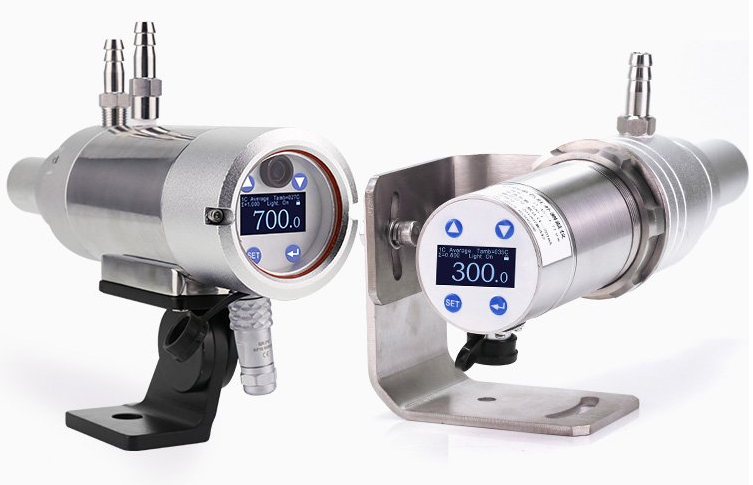

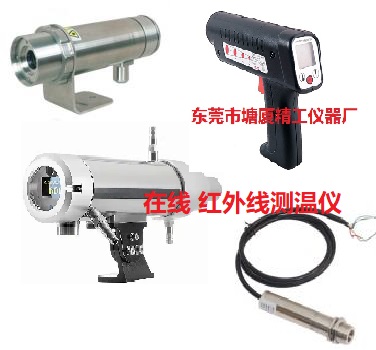

EL-SR-X 瞄準激光雙色紅外測溫儀

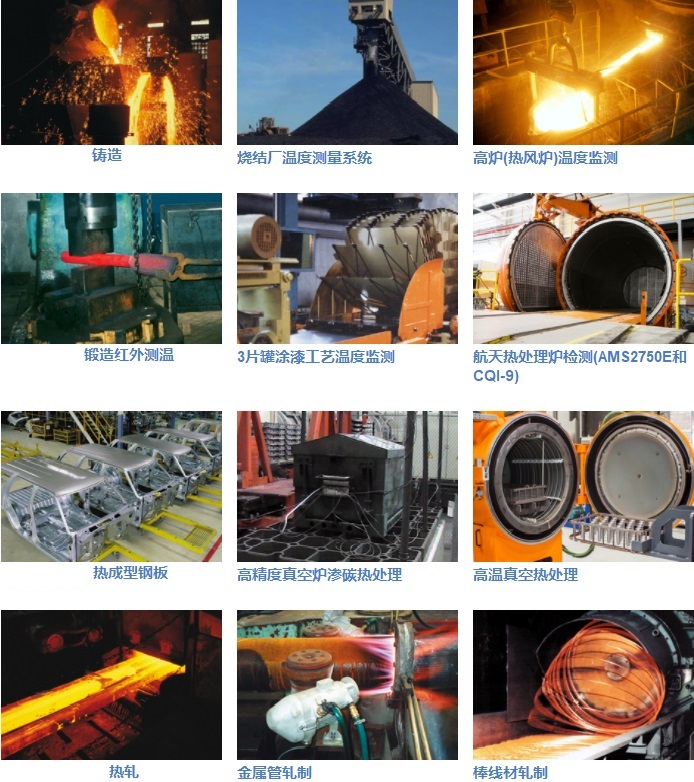

關鍵詞：軋線棒材鋼坯雙色測溫儀 金屬注射成型燒結爐紅外測溫儀 真空氫氣爐紅外測溫儀
真空熱壓爐紅外測溫儀 核管退火爐紅外測溫儀 晶體材料紅外測溫儀 晶圓高溫處理爐紅外線測溫儀
氮化硅氣壓爐紅外測溫儀 真空淬火爐高溫計 碳化鎢氣壓爐紅外測溫儀 CVD 化學氣相沉積爐測溫儀
石墨純化紅外測溫儀 旋轉粉末燒結爐紅外測溫儀 真空感應熔鑄爐紅外測溫儀 熱風爐拱頂紅外雙色測溫裝置

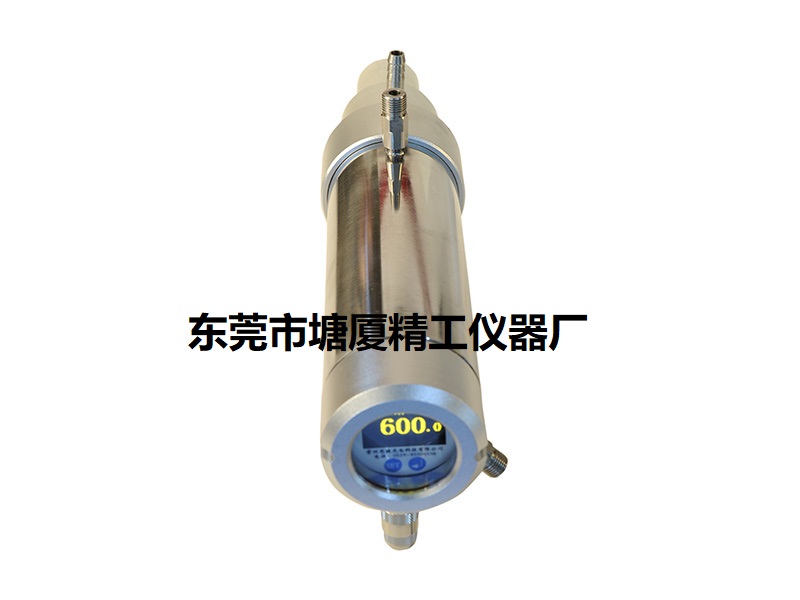

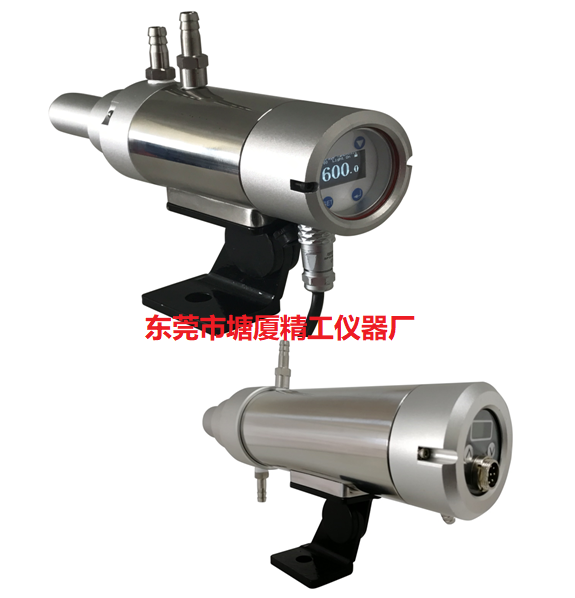

HS-SR-X系列瞄準激光雙色紅外測溫儀使用雙色比值技術測量目標的溫度。雙色比值技術擺脫了對絕對能量測量的依賴，在下列條件下可進行有效的測量：
l 目標被部分遮擋。如粉塵、煙霧，以及窗口、異物的遮擋。
l 被測目標小于測溫儀測量視場。
HS-SR-X 瞄準激光雙色紅外測溫儀可以安裝的更遠，即使目標已不能充滿測量市場。這樣就不會強迫您由于目標大小和距離系數的原因，將測溫儀安裝在特定的距離上。

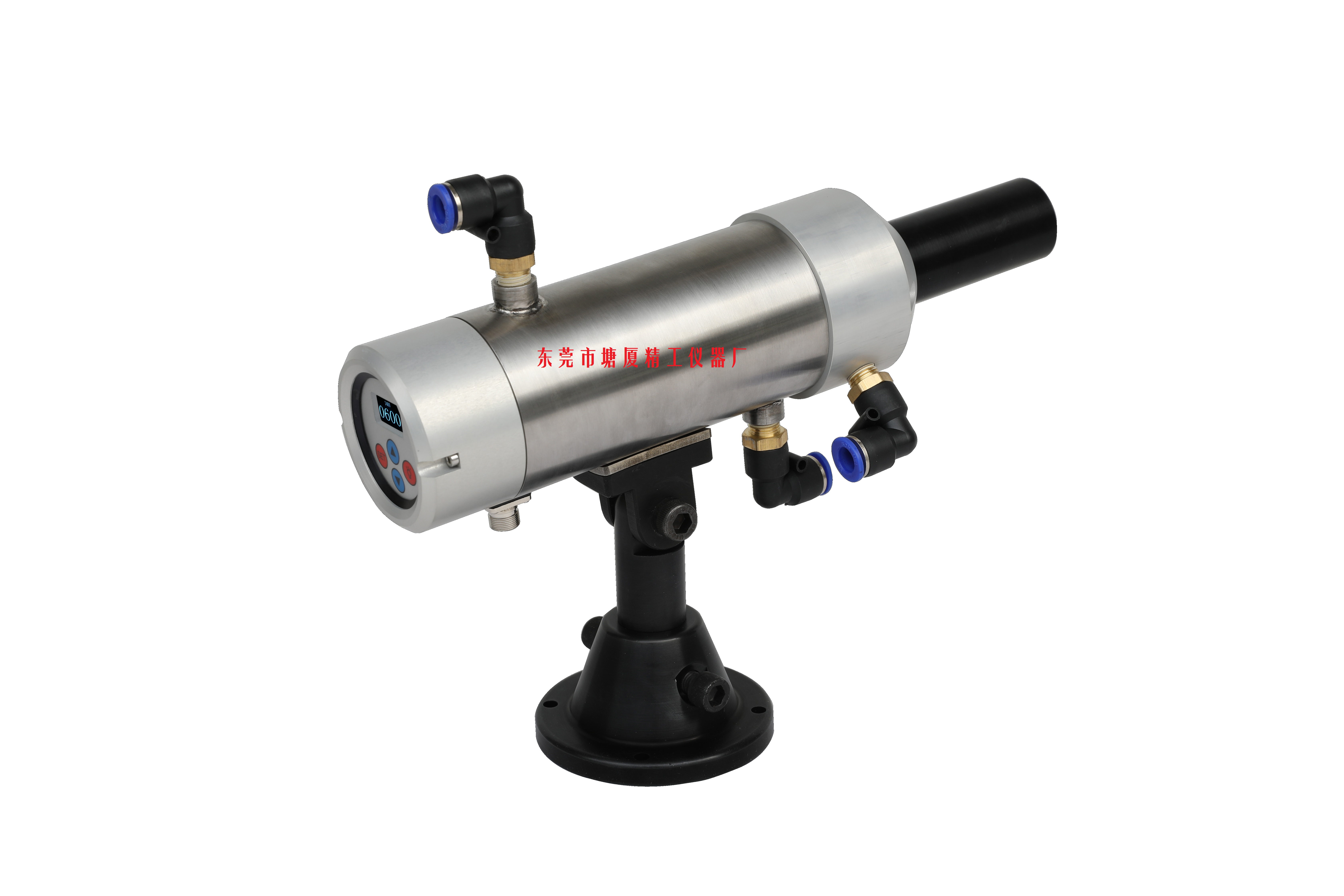

HS-SR-X瞄準激光雙色紅外測溫儀，具有目視光學瞄準系統，大觀察視場，焦距可調節。高精度、高重復性的測溫儀接收目標的熱輻射，并將其轉換為可測量的電信號。
HS-SR-X瞄準激光雙色紅外測溫儀提供4－20mA電流輸出，可以方便地安裝在多種應用場合，特別適合于需要長距離、較強干擾的工業環境的安裝。
HS-SR-X瞄準激光雙色紅外測溫儀具備現場發射率調節功能，方便用戶針對不同的被測目標進行現場修正，提高測量結果的有效性，真實性。
HS-SR-X瞄準激光雙色紅外測溫儀提供激光瞄準選件功能，方便用戶針對特定的被測目標進行瞄準。
HS-SR-X電氣參數
電源 24VDC、最大500mA
模擬輸出 4 - 20 mA、最大回路阻抗500?
報警輸出 兩路0－5V， 高電平有效，驅動電流5mA
測量參數
光譜范圍 0.85-1.1mm/0.95mm
溫度范圍 600－1400°C/ 700-1800°C / 1000－3000°C
光學分辨率 80:1/130:1/150:1
響應時間 10 ms (95%)
系統精度 ±1 %
重復性 ±0.5 %
溫度分辨率 1 °C
溫度系數 ±0.05%/K或 ±0.05 K/K
坡度 0.800－1.200

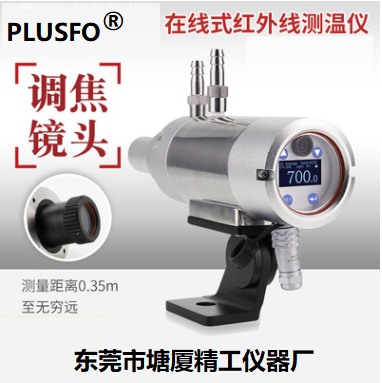

松開測溫儀前端的鎖緊頂絲，用戶可以前后拉動黑色的調焦透鏡組，使得被測物體在瞄準視場中清晰成像。此時的測溫儀在測量目標處的測量尺寸最小。
假定此時測量距離為L(zhǎng)，測溫儀在此距離上的測量直徑為M=L/距離系數。
如果測量距離L為4.8米，測溫儀距離系數為120:1，測溫儀測量直徑則為40毫米。
注意：調焦完成后，應重新鎖緊鎖緊頂絲，以確保測量的可靠性。
|
d：20mm表示有效口徑 L表示出廠標定時的距離 M表示標定時的光點尺寸 當安裝距離>L時： M1=(L1/L)(M+d)-d
當安裝距離 M2=(L2/L)(M-d)+d
|
HS-SR-X瞄準激光雙色紅外測溫儀工作原理
HS-SR-X紅外測溫基礎
任何物體都有紅外輻射，輻射強度隨著溫度的變化而變化，紅外測溫使用的熱輻射中的波長范圍為1μm－20μm。
物體的輻射強度取決于物體的材料，我們用一個已知的常數來描述各種材料發射紅外輻射的特性，這就是發射率。
HS-SR-X瞄準激光雙色紅外測溫儀雙色模式
雙色測量溫度取決于目標兩個紅外光譜波長上能量的比值。雙色模式特別適用于測量局部被遮擋的目標，無論是斷續的，還是一直如此。如存在其他物體的遮擋、開孔、狹縫、觀察窗對能量的衰減，以及大氣中灰塵、煙霧、水氣的影響。雙色模式也可用于測量無法充滿測量市場的目標溫度，但背景溫度必須比目標溫度低很多。
HS-SR-X雙色測溫儀均由以下部分組成：光學透鏡、紅外濾光片、雙色探測器、放大及處理電子電路以及符合NEMA-4（IEC 529，IP65）標準的外殼。確保在嚴格的工業環境下可靠運行。輸出標準電流信號，用以連接計算機、控制器、記錄儀、報警器以及A/D接口。
注意：在大多數情況下，即使目標能量衰減達95%時，EL-SR-X雙色測溫儀也可以保證進行有效測量。其要求的百分比僅在測量溫度段的底端有所提高。
HS-SR-X電氣安裝
電源：推薦使用輸出為24VDC/500 mA的線性穩壓電源。
電纜連接：
為防止電磁干擾而導致測量數據的異變，請保證以下防范措施。
— 測溫儀、電源和二次儀表的安裝盡可能遠離任何可能造成電磁干擾的干擾源。
— 如果有必要，將測溫儀絕緣安裝以防止與大地形成回路。
注意：務必使用屏蔽電纜, 傳感頭屏蔽線必須接地！
4.2輸出
輸出電纜可使用帶屏蔽層的雙絞線或多組絞線。導線截面積要求（銅）：
當長達250m時：0.2mm2截面積 當長達650m時：0.5mm2截面積
