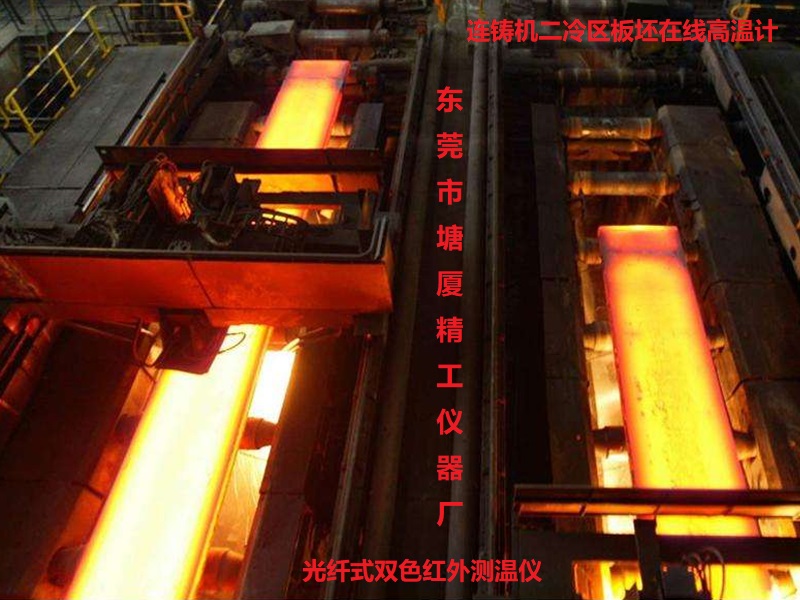

在軋鋼過程中，鋼坯的軋制溫度是關鍵的工藝參數，鋼坯溫度控制的好壞，將直接影響產品的質量。在軋鋼工藝中，鋼坯溫度傳統的控制方法是用熱電偶測量加熱爐內溫度的辦法間接控制。由于熱電偶測得的是爐內腔體的溫度，而不是鋼坯的真實溫度，加上爐內狀況的變化，其內部的溫度分布也存在著一定的離散性，故熱電偶測得的溫度并不能代表每一根鋼坯的實際溫度，而鋼坯一出爐，溫度就通常用肉眼根據其發紅的顏色來估計，無法定量地檢測出每根鋼坯的實際溫度。我們根據軋鋼的工藝特點，在HDIR系列紅外測溫儀上，專門增設了軋鋼測量功能，不但能較正確地測量出每根鋼坯的實際溫度，還可以對鋼坯的根數進行計數。其使用方法如下：
將紅外測溫探頭固定安裝在軋機的入口或出口附近，并通過瞄準器對準鋼坯的運動軌跡，使其能掃瞄每一根鋼坯。當每根鋼坯經過紅外探頭時，儀表將自動對鋼坯的表面溫度進行快速測量（每10毫秒采集一個數據），再經信號處理系統進行處理，整理出最高溫度數據作為該根鋼坯的實際溫度，從而有效地減小鋼坯表面氧化皮的影響。在每根鋼坯離開時，上排顯示窗顯示并保持溫度值，在下根鋼坯到來時清零。下排顯示窗顯示計數根數（計數范圍0-9999根）。該儀表聯接打印機，即可打印出每根鋼坯的溫度值、根數序號和時間。該儀表還帶有上、下限溫度報警信號輸出和數字通訊接口，可以聯接計算機或大屏幕顯示儀。使用紅外測溫儀可以為工藝管理提供有效的依據，為提高產品質量創造條件。
產品概述

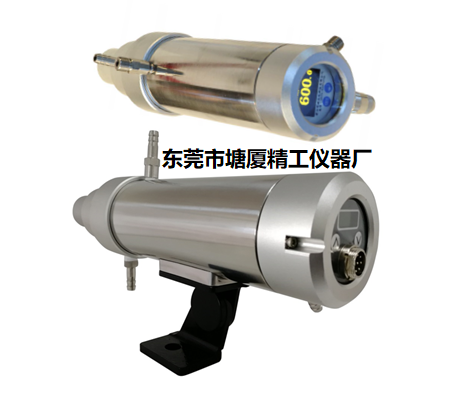

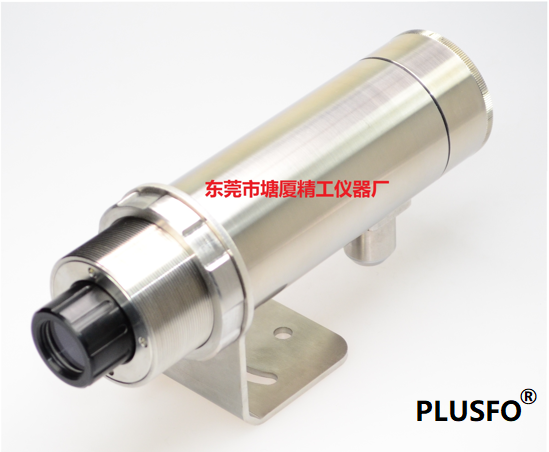

RF-4A系列在線式紅外測溫儀是一款高性能、高品質儀器，它由精密光學系統、光電傳感器、信號處理電路、微型計算機、數碼顯示和數據輸出等部分組成，可對中、高溫物體的表面溫度快速、精準、實時的測量。
RF-4A系列在線式紅外測溫儀包括2個型號：RF-4A1300、 RF-4A1600。
儀器特點
· 測溫范圍寬：350℃～1600℃
· 測量精度高：±0.5% FS
· 距離系數大：最高可達400:1
· 小目標測量：可精確測量最小2mm目標溫度
· 響應速度快：最快可達20ms
·測 溫 方 式： 瞬時值、最大值、平均值
技術指標
| RF-4A1300 | RF-4A1600 | |
| 測溫范圍（Measuring Range） | 350℃～1300℃ | 600℃～1600℃ |
| 工作波段（Spectral Response） | 2.6 μm | 1.7 μm |
| 響應時間（Response Time） | ≤50 ms，最快可達（fastest upto）20ms | |
| 測量精度（Measuring Accuracy） | ±0.5% FS | |
| 重復精度（Repeatability） | ±0.3% FS 或±1℃ | |
| 瞄準方式（Sighting System） | 同軸激光瞄準（coaxial laser sighting） | |
| 發射率 （Emissivity） | 0.10～1.00可調（adjustable）步長（step length）0.01 | |
| 分辨率 （Resolution） | 1℃ | |
| 距離系數（Distance Coefficient） | 400:1 | |
| 時間間隔（Time Interval） | 1～30s 步長（step length）1s | |
| 輸出 （Output） | 4～20mA | |
| 防護等級（Protection Grade） | IP65 | |
| 環境溫度（Ambient Temperature） | -10℃～60℃ | |
| 空氣冷卻（Air Cooled） | 可到100℃ | |
| 帶水冷 （Water Cooled） | 可到150℃ | |
| 熱保護套（Thermal Protective Sleeve） | 可到200℃ | |
| 儲存溫度（Storage Temperature） | -20℃～80℃ | |
| 儀器尺寸（Size） | 長167mm 直徑（diameter）Φ50mm | |
| 儀器重量 | 0.4Kg | |
| 測溫方式（Temperature Measurement Methods） | 瞬時值（TEM）、最大值（MAX）、平均值（AVG） | |
| 電源 （Power） | 24VDC，±10%,100mA | |
應用領域

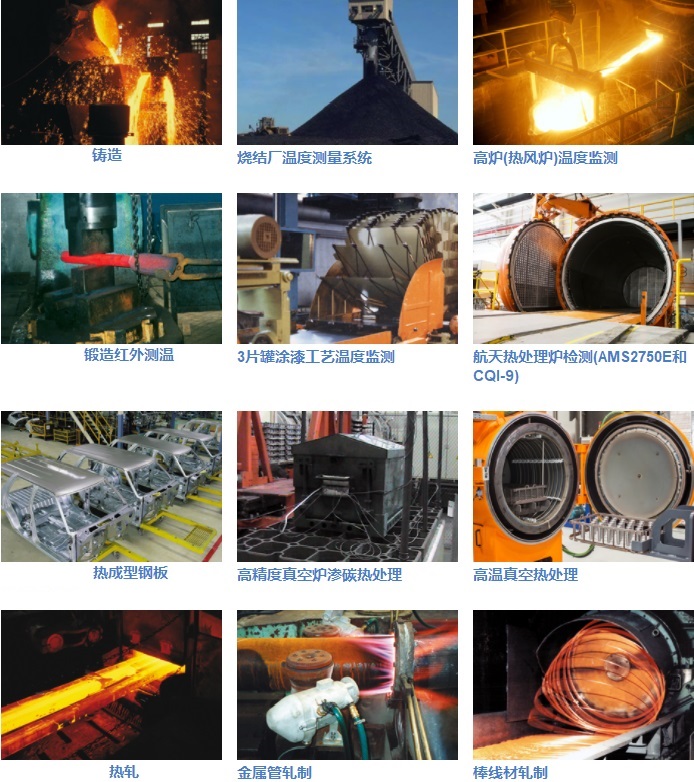

RF-4A1300、 RF-4A1600在線式紅外測溫儀可廣泛應用于科學研究、航天、鑄造、鍛造、熱處理、感應加熱、焦?fàn)t、窯爐、粉末冶金、玻璃制造、離子鍍膜、熱壓燒結、金屬熱加工等行業。
