美國FLUKE福祿克 TiR 紅外熱像儀

產品名稱：紅外熱像儀
型號：TiR

用途：可快速、高效地加以檢測查找漏氣點、看不見的潮濕點、施工缺陷。

美國FLUKE福祿克 TiR 紅外熱像儀產品簡介
建筑節能、房屋改建和修繕檢查，以及屋面維護的完美工具。

Fluke TiR 熱像儀是建筑節能、房屋改建和修繕檢查，以及屋面維護的完美工具。所有 Fluke TiR 系列均隨附創新的IR-Fusion® 技術，它可在熱像儀上調整兩個圖像，以便從任何距離都能看到更加清晰的圖像，從而協助您更好地查明建筑問題。 Fluke TiR 系列熱像儀適用于以下或類似的建筑檢測應用領域： 屋頂檢查——快速、高效地檢測平頂建筑系統中的防潮情況。 在整個屋頂尚未完全破損之前找出損壞部分并及時維修或更換。 節能監測——使用紅外光對民用和商業建筑進行節能監測。 通過紅外光進行掃描，檢查是否存在熱耗損、冷滲透、潮氣入侵、混凝土完整性和通風問題，提高住宅或建筑的熱效率。 防潮——準確檢測墻壁內外、天花板中或鋪有地毯的地板下的潮氣問題。 防止霉變——找出不易于發現的潮濕氣源，有效防止霉變。 紅外掃描是最快、最有效的方式，提供 100% 濕氣探測范圍。

美國FLUKE福祿克 TiR紅外熱像儀特性
熱像儀和軟件中均提供了IR-Fusion®技術（以全屏或畫中畫方式融合可見光圖像和紅外圖像），方便識別和報告故障。
堅固、可靠，工程化設計，可承受2 m（6.5 ft）跌落
9.1 cm（3.6 英寸）（對角線） 彩色 VGA（640 x 480）液晶顯示屏
溫度范圍和熱靈敏度專門針對建筑物診斷應用而優化設計
能夠滿足幾乎所有應用和預算范圍
卓越的熱靈敏度可發現極其細微的溫度差異（很可能預示著故障）
可調式手帶 － 適合左手或右手操作

美國FLUKE福祿克 TiR紅外熱像儀技術規格


詳細技術指標

溫度

溫度量程（-10 °C 以下未經校準）

-20 °C～+100 °C (-4 °F～+ 212 °F)

全熱輻射度

是

測量模式

自動或手動平滑縮放
精度：± 2 °C 或 2 %（取二者中較大者）

成像性能

視場角度（FOV）

23°× 17°

空間分辨率（IFOV）

2.5 mRad

最小聚焦距離

紅外：15 cm （6 in）
可見光：46 cm (18 in)

聚焦

手動

像頻

9 Hz 刷新率

探測器類型

160 X 120 焦平面陣列，非制冷微測輻射熱計

紅外鏡頭類型

20 mm F = 0.8 鏡頭

熱靈敏度（NETD）

≤ 0.09 °C @ 30 °C (100 mK)

紅外頻帶

7.5 μm～14 μm

可見光照相機

640 × 480 分辨率

圖像顯示

調色板

鐵紅、彩虹色、高對比度和灰色

強度和跨距

強度和跨距自動或手動平滑縮放

最小跨距（手動模式）

2.5 °C (4.5 °F)

最小跨距（自動模式）

5 °C (9 °F)

IR-Fusion® 信息

全紅外或畫中畫

畫中畫（PIP）

100 % 紅外圖像顯示在中央 320 x 240 像素區域

全屏（關閉 PIP）

100 % 100 % 紅外圖像顯示在中央 640 x 480 像素區域

圖像和數據儲存

儲存介質

2GB SD 存儲卡，可保存3000幅 .bmp格式的全紅外圖像或 1200 幅.IS2 格式的IR-Fusion 圖像（

文件格式

非輻射（.bmp）或 全輻射（.is2）
非輻射（.bmp）圖像文件不需要分析軟件

使用 SmartView? 軟件導出的文件格式

JPEG、BMP、GIF、PNG、TIFF、WMF、 EXIF 和 EMF

通用技術指標

溫度

工作：

-10 °C～50 °C (14 °F～122 °F)

儲存：

-20 °C～+50 °C (-4 °F～122 °F)，含電池

相對濕度


10 %～90 %，無結露

顯示屏


9.1 cm（3.6 in）（對角線）彩色VGA（640 x 480）液晶顯示批國內（可選亮度或自動調節）

控制和調整


用戶可選溫度單位 (°C/°F)


語言選項


時間/日期設置

軟件


提供 SmartView? 分析和報告軟件

電源

電池：

內置可充電電池組（已裝）

電池壽命：

3～4 小時連續使用（LCD 顯示屏的亮度為50% 時）

使用交流適配器/充電器及汽車直流電源適配器時的充電時間：

完全充滿需要 2 個小時

交流電源供電/充電


交流適配器 / 充電器（交流 110 V～220 V，50 Hz～60 Hz），熱像儀工作時可充電。提供通用交流電電源適配器。

節電


在 5 分鐘無活動時激活休眠模式；在 30 分鐘無活動時自動關閉

安全標準

CE 指令

IEC/EN 61010-1 第 2 版，污染等級 2

電磁兼容

EMC 指令

EN61326-1

CE 指令

IEC/EN 61326

US FCC 認證：

CFR 47, Part 15 Class A

振動


2 G, IEC 68-2-29

沖擊


25 G, IEC 68-2-29 {2 m (6.5 ft) 跌落, 5 面}

尺寸（高×寬×長）


0.27 m × 0.13 m × 0.15 m (10.5 in × 5 in × 6 in)

重量


1.2 kg (2.65 lb)

IP 防護等級


IP54

質保


2 年

校準周期


2 年（正常工作和正常老化）

支持的語言

英文、意大利文、德文、西班牙文、法文、耳聞、葡萄牙文、瑞典文、土耳其文、捷克文、波蘭文、芬蘭文、簡體中文、繁體中文、韓文和日文

美國FLUKE福祿克 TiR紅外熱像儀配置
型號名稱

描述

 Fluke TiR

 9 Hz 熱像儀

包括：
·         Fluke TiR 9 Hz 熱像儀
·         交流電源/電池充電器（包括電源適配器）
·         SD 存儲卡
·         SD 卡閱讀器 (USB)，用于將圖像下載到計算機中
·         SmartView? 軟件，終生免費升級
·         結實耐用的便攜包
·         軟運輸包
·         手帶
·         用戶手冊
·         保修注冊卡

美國FLUKE福祿克相關產品：
美國FLUKE福祿克 TiR125 紅外熱像儀
美國FLUKE福祿克 TiR110 紅外熱像儀
美國FLUKE福祿克 TiR32 紅外熱像儀
美國FLUKE福祿克 TiR 紅外熱像儀
美國FLUKE福祿克 Ti125通用型紅外熱像儀

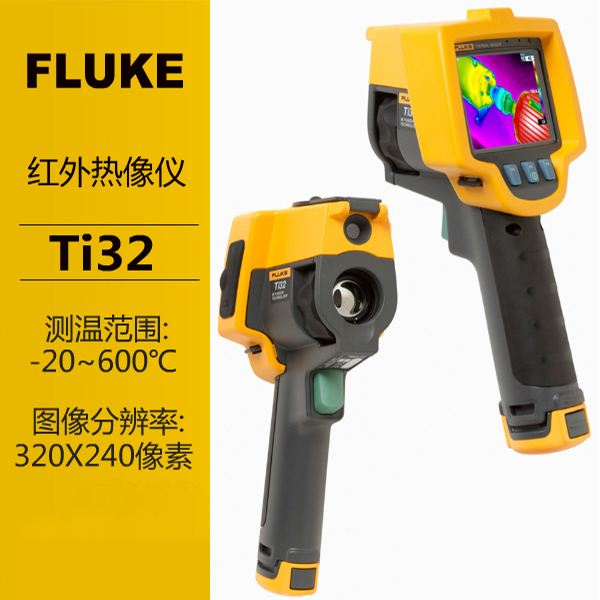

美國FLUKE福祿克 Ti32通用型紅外熱像儀
