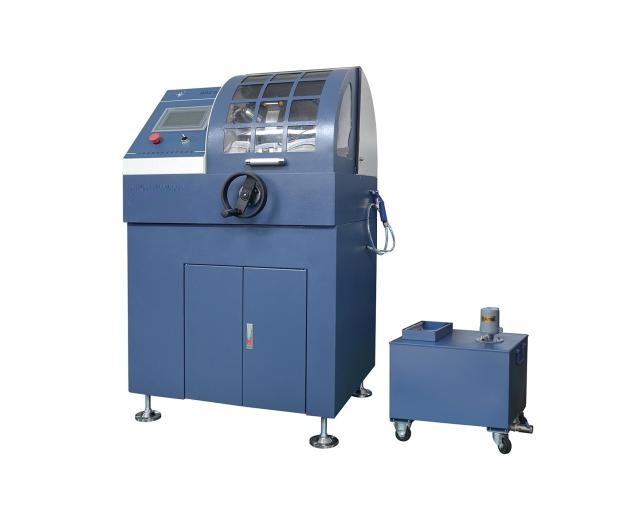

QGZ-90自动金相试样切割机
1. 整机采用厚板材制造，坚固平稳；
2. 7寸彩色高清触摸屏，显示直观，操作便捷；
3. 手自动一体，进刀方式灵活；
4. Y轴自动智能进给，根据材料硬度，自动调节转速，避免堵转；
5. X轴移动平台，可实现Y轴方向的连续切割；
6. Z轴可手动调整，适用于各种大小的砂轮切割片，并可于切割片损耗时进行
补偿，有效提高切割片的利用率；
7. 防爆透明观察窗，开盖骤停保护，安全可靠，配备强力排气装置，使观察
更清晰；
8. 可调节LED灯照明，实现对整个切割室所用区域的有效照明；
9. 标配双边快速夹具和T型槽工作台，操作便捷，耐腐蚀，易更换；
10. 三道可调节冷却水路，防止试样烧伤，独立清理水枪，便于清理；
11. 移动式磁性过滤循环水箱，避免堵塞，利用率高。
适用于各种黑色金属、有色金属、热处理件、锻造件、半导体、晶体、陶瓷
和岩石等样品。
|
型号 |
|
|
QGZ-90 |
|
切割方式 |
手动/自动，平台Y向进给 |
|
切割模式 |
连续切割，脉冲切割 |
|
进给速度 |
手动控制/自动可调1~240mm/min |
|
切割片尺寸 |
Φ300×2×Φ32mm |
|
最大切割直径 |
Φ90mm |
|
Y轴行程 |
260mm |
|
X轴行程 |
40mm |
|
Z轴行程 |
50mm，手动调节 |
|
主轴转速 |
500~3000r/min |
|
电机功率 |
4kW |
|
切割平台尺寸 |
435×300mm，12mmT型槽 |
|
切割夹具 |
快速夹具，钳口高度60mm |
|
显示及控制 |
7寸触摸屏显示及控制，薄膜按键控制 |
|
输入电源 |
380V, 50Hz, 12A，三相五线 |
|
外形尺寸 |
910×935×1350mm |
|
主机重量 |
430kg |
|
水箱容量 |
80L |
|
水泵流量 |
50L/min |
|
水箱尺寸 |
610×550×680mm |
|
水箱净重 |
85kg |
