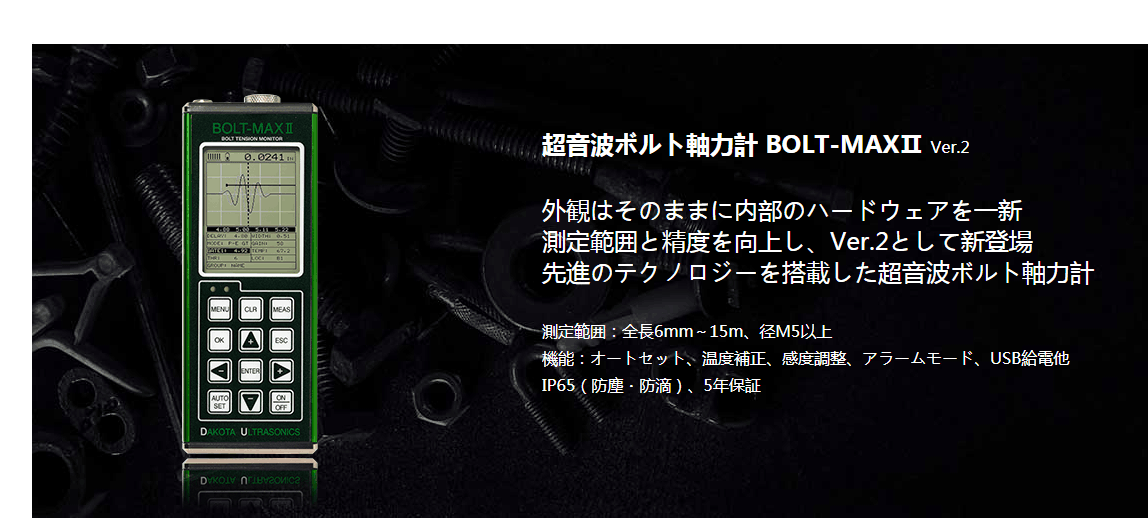

BOLT-MAXII 螺栓超声波轴力计

BOLT-MAXII螺栓超声波轴力计,螺栓应力监测仪BOLT-MINI-MAX-II

美国DAKOTA公司螺栓应力监测仪BOLT-MAX Ⅱ，采用超声波方法，通过测量超声波在螺栓等紧固件被加载拉伸后的传输时间变化，计算出时间、伸长率、载荷、应力和应变，进行螺栓应力的测试。

特点

- 测量的项目包括伸长量，负载，应力，应变和时间 - 彩色QVGA显示器(320x240像素) - 多种测量模式
	脉冲-回波模式：测量材料厚度回波-回波模式：穿过涂层测量材料厚度回波-回波验证模式，穿过涂层测量材料厚度
- 自定义自动校准功能 - 内置4GB和高达64GB的外置SD 卡 - USB 1,1连接 - 模拟、串行和报警输出

技术参数

测量

单位：in，mm，μs
声速范围：309.88～18542m/s
测量模式：脉冲-回波(P-E)模式，回波-回波(E-E)模式，回波-回波验证(E-EV)模式
测量范围：1~2540mm(P-E)。E-E模式测量范围会不同，具体取决于材料类型和均匀性
检测：过零检测
分辨率：0.0001mm
校准：自动、固定、单点两点校准
测量项：

时间-纳秒
伸长率-长度变化(英寸/毫米)
负载-施加的力负载
应力-单位面积应力施加的力
应变-伸长率与有效长度的比值

螺栓材料：从预设或自定义列表中选择类型

超声波参数

脉冲类型：尖波脉冲、方波脉冲和音频脉冲
脉冲电压：100~400v
脉冲宽度：可选尖波、窄波、宽波、高压尖波、高压窄波、高压宽波、0.5MHz音频、1MHz音频、2MHz音频、5MHz音频、10MHz音频、40ns尖波、80~400ns方波、 50ns~1ms音频
增益：0~110dB，0.2dB分辨率。手动和自动增益控制
阻抗：50、75、100、300、600和1500Ω
频率带宽：1.8~19MHz(-3dB)滤波器
水平线性：±0.4% FSW
垂直线性性：± 1% FSH
放大器线性：±1dB
振幅测量范围：0至100% FSH，分辨率为1%
延迟：0~2540mm(钢)
闸门：根据选择的测量模式，有三个独立的闸门，带有听觉和视觉报警。振幅5~95%，1%步进

显示

显示屏：阳光下可见的 16色QVGA TFT彩色显示屏(320 x240像素)，可视区域115.2x86.4mm。调色板，多种颜色和亮度选项
屏幕刷新频率：60Hz
显示波形：射频(全波视图)、+/-整流(半波视图)、数字或分屏组合(波+大数字)
计时：单次8位100MHz超低功耗数字化仪的精确TCXO计时

探头

探头类型：1~10MHz单晶探头，直径3.18~25.3mm可选磁性和非磁性探头
胶合：可用于具有最小/短伸长的短螺栓，以消除探头放置误差
接口：可选Microdot、Lemo 00或BNC
定制探头：可用于特殊应用

存储

数据结构：网格(字母数字)
容量：内置4GB ，或64GB的外置SD卡
屏幕捕获：TIF图形捕获，用于快速记录

功能

自定义设置：64个用户定义设置；用户可以编辑工厂设置
自动设置：自动执行每个螺栓的检测、范围和显示设置过程
闸门：三个测量门，取决于所使用的测量模式，可调整起始点和阈值
报警：可调上下限声光报警
现场校准：矢量或回归校正曲线，使用载荷和应力提高精度

其他

键盘：12个触摸键
电源：10.8v，2AH锂电池，可连续工作18小时
外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装，符合IP65
工作温度：-10～60℃
尺寸重量：216x165x70mm，2.04kg(包括电池)
符合标准：NIST和MILSTD-45662A

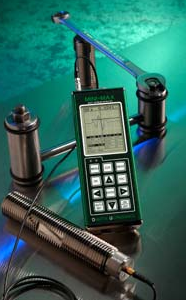

螺栓应力监测仪MINI-MAX

美国DAKOTA公司螺栓应力检测仪MINI-MAX，采用超声波方法，通过测量超声波在螺栓等紧固件被加载拉伸后的传输时间变化，计算出时间、伸长率、载荷、应力和应变，进行螺栓应力的测试。

特点

- 市场上高性价比的超声波螺栓应力解决方案，监测你的螺栓的使用寿命
- 直观的比对未加载到加载的波形
- 测量时间、伸长量、载荷、应力和应变
- 射频，检波或大数字显示
- 内置线性回归或矢量优化负载测量

技术参数

	测量
	螺栓长度范围：25.4~2438mm 测量项目：时间-纳秒伸长量-长度的变化载荷-加载的力应力-单位面积上的压力应变-伸长量的比率分辨率：0.0001mm 声速范围：1250～9999m/s 单位：公制或英制

	显示
	显示屏：VGA灰色显示，240x160象素。可视区62x45.7mm，EL背光 A-扫描：检波+/-(半波视场)，RF(全波视场) 大数字显示：10mm高报警条形显示重复性条形图形显示
	超声波参数
	测量模式：脉冲-回波模式，脉冲-回波闸门模式(穿过涂层) 脉冲：可调方波脉冲接收：根据选择模式在40dB范围内采用手动或AGC增益控制
	数据处理
	内置存储器：16MRAM，可存储8000个(每个读数都包括波形、时间、伸长量、载荷、应力、应变) 输出：双向RS232接口，Windows PC界面软件
	功能
	设置：64个用户定义设置，用户也可编辑出厂设置闸门：检测时可精确调整报警模式：上下限视听报警自动设置：增益优化，全屏自动调整波形和检测点场校准：象量和线性回归
	其他
	电源：3节5号电池，可用150小时，电池电量显示自动关机：无操作5分钟后自动关机键盘：12个触摸键外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装工作温度：-10～60℃ 尺寸：63.5x165x31.5mm 重量：含电池385g 配置：主机、耦合剂、3米的探头线，计算机连接线、软件、耦合剂、3节5号电池、说明书、出厂证书、仪器箱

可选探头和附件

磁性单晶探头(可吸在螺栓端面)

型号	频率	探头晶片直径	探头防磨面直径
PT-700-2405	5MHz	3.18mm	5.08mm
PT-700-4405	10MHz	3.18mm	5.08mm
PT-702-1405	2.25MHz	6.35mm	8.13mm
PT-702-2405	5MHz	6.35mm	8.13mm
PT-702-4405	10MHz	6.35mm	8.13mm
PT-703-1405	2.25MHz	9.53mm	11.94mm
PT-703-2405	5MHz	9.53mm	11.94mm
PT-704-1405	2.25MHz	12.70mm	16.00mm
PT-704-2405	5MHz	12.70mm	16.00mm
PT-706-1405	2.25MHz	19.05mm	20.83mm
PT-706-2405	5MHz	19.05mm	20.83mm

非磁性单晶探头

型号	频率	探头晶片直径	探头防磨面直径
PT-4903-2875	5MHz	3.18mm	5.84mm
PT-4903-4875	10MHz	3.18mm	5.84mm
PT-4023-1855	2.25MHz	6.35mm	9.02mm
PT-4023-2855	5MHz	6.35mm	9.02mm
PT-4023-4855	10MHz	6.35mm	9.02mm
PT-4043-1855	2.25MHz	12.70mm	15.37mm
PT-4043-2855	5MHz	12.70mm	15.37mm
