PLUSFO-RFL熱風爐測溫檢測系統 BFS高爐熱風爐紅外測溫系統
隨時監測熱風爐頂耐火磚的溫度及熱風送風風溫，為了及時測量熱風爐內耐火材料及熱風管道的溫度測量，針對熱風爐的測量，我們研發了熱風爐測溫系統，采用紅外非接觸測量特點，采用有效的保護措施，使紅外傳感器既能有效的測量到爐內耐火磚的準確溫度又能隔離高溫對傳感器的損害，保證長期﹑有效的檢測，降低運行成本防止溫度過高﹑可確保設備安全、高效運轉，為生產提供有力的保障，系統無需循環水進行冷卻，也無需空氣冷卻吹掃。在爐頂現場電器箱上直接顯示溫度，便于工人現場的維護調試，同時具有標準4-20毫安信號輸出到主控室。是當今熱風爐拱頂測溫的理想選擇。
二、技術參數
1、測溫范圍：600-1400℃(A型),700-1800℃（B型）
2、測量精度：測量值的±0.75%
3、信號輸出：4-20mA
4、溫度分辨率：1℃
5、測溫方式：雙波段紅外
6、信號處理：高級平均值方式、高級峰值保持
7、瞄準方式：透鏡瞄準
8、防護等級：IP65（NEMA4）
9、電源：220VAC，50Hz
10、冷卻方式：無需冷卻，可以長期穩定工作。
三、系統配置
序號 名稱 規格說明 數量 單價 備注
1 測溫探頭 PLUSFO-RFL-MA/B 1個 進口
2 信號分配器 PLUSFO-RFL-35 1個 國產
3 溫度顯示表 PLUSFO-RFL-604 1個 國產
4 高溫連接電纜 4米 國產
5 電纜專用接頭及接線排 1套 進口
6 連接球閥 DN65 1個 國產
7 瞄準調節裝置 PLUSFO-RFL-MZ 1套 國產
8 隔熱密封器 PLUSFO-RFL-MF 1個 國產
9 保溫器 PLUSFO-RFL-BW 1個 國產
10 隔熱密封窗口 ?50H5 1塊 國產
11 外保護裝置 PLUSFO-RFL-BH 1個 國產
12 現場電器箱 PLUSFO-RFL-DQX 1套 含電源、開關等
13 其它配件 1批 螺桿、螺絲
PLUSFO紅外測溫儀資深應用專家，本領域工作達15年之久，在全國各地鋼鐵公司都有做過紅外溫度測量控制系統。以下僅列出了部分工程
1 上海寶鋼條鋼廠STELMOR線高速風冷控制系統（2004-2005年完成）。
2 天津鋼鐵公司高線廠STELMOR風冷控制系統（2010-2011年完成）
3 武漢鋼鐵公司二煉鋼連鑄坂坯測溫系統（1999年完成）
4 武漢鋼鐵公司熱軋廠熱軋板斷面溫度分布測量系統（2000年完成）
5 湖南漣源鋼鐵新高爐熱風爐拱頂測溫系統3套（2003年完成）
6 廣東韶關鋼鐵公司熱風爐拱頂測溫系統9套（2005-2008年完成）
7 湖南湘潭鋼鐵煉鐵廠熱風爐拱頂測溫系統4套（2002年完成）

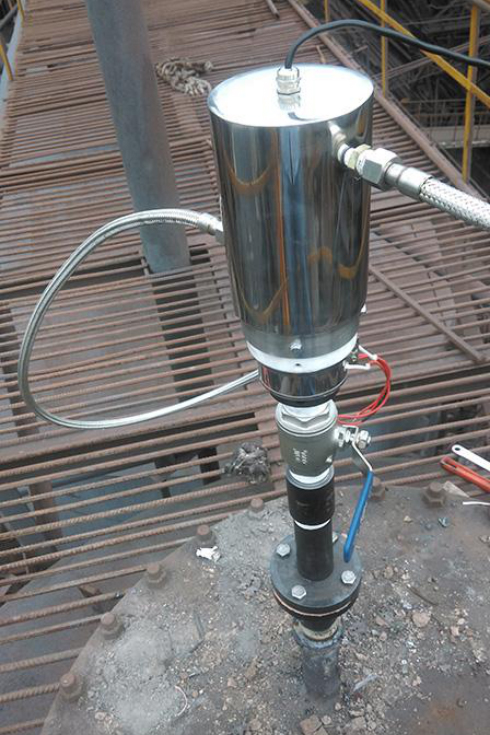

五、機械安裝
從熱風爐拱頂上焊接一根內徑為65毫米的不銹鋼管，要求能直接對準被測目標。
