產品編號：P01139702
產品介紹

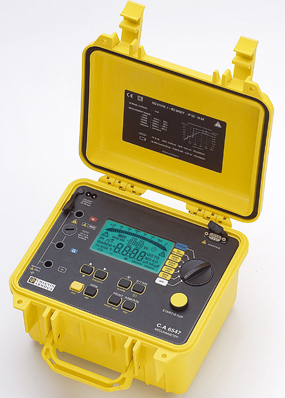

CA6547 5kV絕緣電阻測試儀，可設置自動測量，并自動計算和顯示DAR、PI、DD等測量指標。在測量過程中，可切換顯示測試電壓、絕緣電阻以及漏電流；測量結束后，可切換顯示被測物的電容及放電電壓。CA6547采用高規格安全理念設計，可經由內部充電電池，或外部AC電源輸入進行測量操作。儀器配備RS-232通訊接口，可通過PC對其進行組態或運行操作；另可使用DataView®分析軟件（選購），將測量結果自動生成報表，并通過打印機打印輸出。
產品特點
1.固定測試電壓檔位：500V、1000V、2500V和5000V
2.可自行組態設置測試電壓（從40 到 5100V）
3.絕緣電阻測量：30kΩ 到10TΩ
4.自動計算DAR、PI及DD值
5.直接測量和顯示電容和漏電流
6.可顯示絕緣電阻值、測試電壓及測試時間
7.可設置測量時間和PI 時間
8.具平滑顯示和告警功能
9.如被測物帶電電壓高于25V時，自動禁止測量
10.自動放電及顯示放電電壓
11.大型液晶屏幕，雙行顯示時間、電壓及測量結果
12.強固防護外殼
13.具RS-232通訊接口，支持外接串口打印機（選購）直接打印測量結果
14.具128kB內存，可存儲測量數據
15.可經由PC遠程控制（選購 DataView 軟件）
產品應用
1.測量電纜、變壓器、電動機、發電機等絕緣及繞組絕緣等
2.高阻或高吸收測試
3.單點快速測試
4.定時測量
5.吸收比（DAR）及極化指數（PI）測試
6.多層絕緣電纜測試（DD）
7.長時間運行的老舊設備
8.電動機絕緣電阻測量
9.計算機控制生產線測試
10.預防性維護，可經由PC儲存測量數據并進行趨勢分析
11.依據測量需求，用戶自選測試電壓進行絕緣電阻測量
| 法國CA6547絕緣電阻測試儀5000V-技術參數 | |
| 測量 | |
| 絕緣電阻 |
固定測試電壓：500/1,000/2,500/5,000 V 可調測試電壓：40V ~ 5,100V (以10V或100V遞增) 測量范圍： 500V：10kΩ ~ 2 TΩ 1,000V：10kΩ ~ 4 TΩ 2,500V：10kΩ ~ 10 TΩ 5,000V：10kΩ ~ 10 TΩ |
| 電壓 | 1 至 5,100V (15Hz 至 500Hz 或DC) |
| 電容 | 0.001 至 49.99F |
| 泄露電流 | 0.000nA 至 3,000A |
| 功能 | |
| 顯示屏 | 大型LCD |
| 背光 | 有 |
| 可組態設置告警 | 有 |
| 平滑顯示 | 有 |
| 可組態設置時間 | 有 |
| 計算參數 | DAR(電介質吸收比)-PI(極化指數)及DD(電介質放電指數) |
| 鎖定測試電壓 | 有 |
| R(t) | 記錄采樣點 |
| 數據存儲內存 | 128 kB |
| 通訊接口 | RS 232 |
| 直接打印結果 | 透過串行或并行打印機 |
| PC軟件 | DataView®（選購） |
| 電源 | 可充電鎳氫電池（9.6V – 3.5 AH NiMH） |
| 電池壽命 | 30天，每天10次DAR 和5次PI測試 |
| 電氣安規 | IEC 61010-1 （Cat. III 1,000V 或 Cat. I 2,500V） 及IEC 61557 |
| 外型尺寸 | 270 x 250 x 180 mm |
| 重量 | 4.3 kg |
